Dünyada Bina Güçlendirme: ABD Modeli ve Bina Tipine Göre Yaklaşım

17 Ocak 1994 sabahı, saat 04.31. Los Angeles'ın Northridge semtinde üç katlı Northridge Meadows apartmanının zemin katı, üzerindeki iki katın altında ezildi; 16 kişi hayatını kaybetti. Binanın zemin katı otoparktı — üst katları taşıyan duvarların yerini, araç girişleri için bırakılmış açıklıklar almıştı. 6 Şubat 2023'te Hatay'da çöken binaların önemli bölümünde de aynı tablo vardı: zemin katta dükkân, vitrin boşluğu ve duvarsız kolonlar.

Aynı zafiyet, iki kıta, 29 yıl arayla aynı sonuç.

Aradaki fark, depremden sonra atılan adımlarda ortaya çıkıyor. ABD — özellikle Kaliforniya — bu göçmelerden sonra güçlendirmeyi mal sahibinin vicdanına havale etmekten vazgeçti; bina tiplerini tek tek tanımladı, her tip için teknik reçete yazdı ve güçlendirmeyi yasayla zorunlu hale getirdi. Biz Gama Metalurji olarak 2009'dan beri güçlendirme sahasının malzeme tarafındayız ve bu yazıda ABD modelinin nasıl işlediğini, hangi bina tipine hangi çözümün uygulandığını ve Türkiye'deki karşılıklarını üretici gözüyle anlatmak istiyorum.

ABD Bina Güçlendirme Modeli Nedir?

ABD bina güçlendirme modeli, mevcut yapı stoğunu bina tipine göre sınıflandıran, her riskli tip için ayrı teknik güçlendirme standardı tanımlayan ve yüksek riskli tiplerde güçlendirmeyi zorunlu kılan bir sistemdir. Model üç ayak üzerine oturur: hızlı envanter taraması, tip bazlı teknik reçete ve zorunluluk ile finansman desteğinin birlikte işletilmesi.

Bu üç ayağın her birinin yayımlanmış bir karşılığı var. Taramayı FEMA P-154 Hızlı Görsel Tarama metodolojisi yürütüyor: eğitimli bir ekip, binaya girmeden sokak gözlemiyle yapı tipini ve görünür zafiyetleri puanlıyor. Teknik reçeteyi ASCE 41 standardı ile FEMA P-807 gibi tipe özel rehberler veriyor. Yaptırım tarafını ise eyalet yasaları ve şehir yönetmelikleri (ordinance) üstleniyor.

Modelin en ayırt edici yanı şu: ABD'de "bina güçlendirme" tek bir hizmet değil, bina tipine göre değişen ayrı ayrı mühendislik problemleri olarak ele alınıyor. Yumuşak katlı ahşap apartmanın reçetesi ile 1970'lerin betonarme ofis bloğunun reçetesi arasında ne yöntem ne maliyet ne de süre benzerliği var.

Modeli Doğuran İki Deprem: Loma Prieta ve Northridge

1989 Loma Prieta depremi (M 6,9) San Francisco körfezinde 63 can aldı ve donatısız yığma (URM — unreinforced masonry) binaların — yani içinde çelik donatı bulunmayan tuğla ya da taş duvarlı yapıların — ne kadar kırılgan olduğunu gösterdi; Santa Cruz'un tarihi çarşısındaki yığma sıra dükkânlar blok blok yıkıldı. 1994 Northridge depremi (M 6,7) ise faturayı yumuşak katlı ahşap apartmanlara kesti. İkisinin toplamı, Kaliforniya'nın bugünkü zorunlu programlarının gerekçe dosyasıdır.

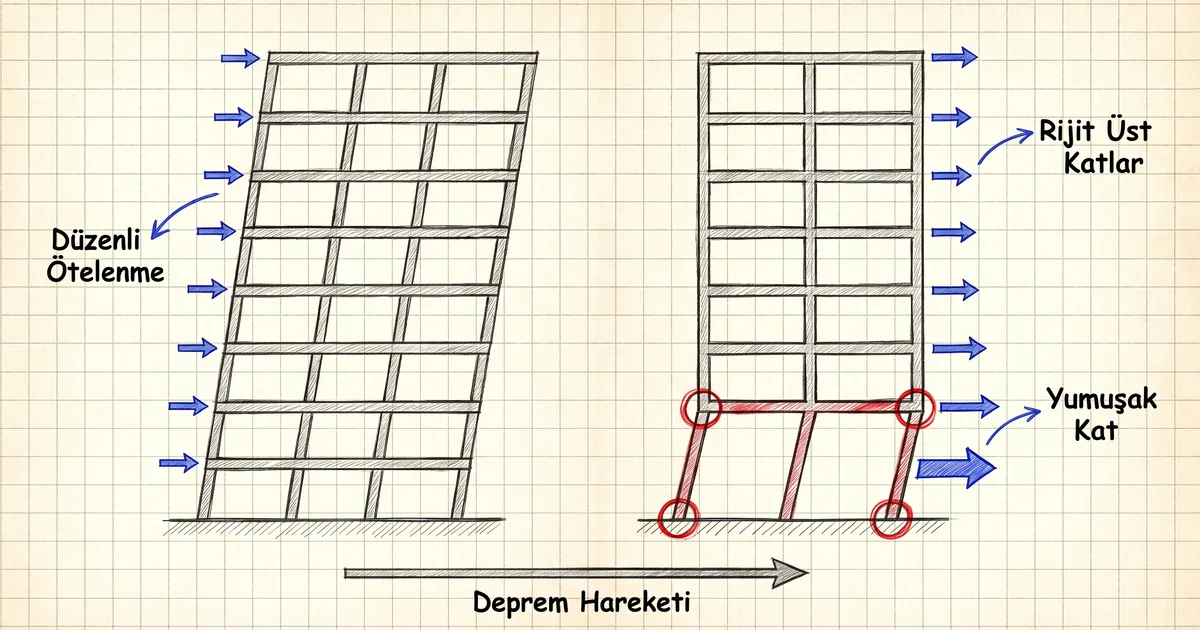

Yumuşak katın adı teknik, kendisi gözle görülür bir durum. Zemin katı — dükkân, otopark ya da vitrin boşluğu yüzünden — üst katlardan daha boş ve daha zayıf olan her bina bu tanıma girer. Deprem binayı yatay ittiğinde bütün hareket o tek zayıf katta toplanır; üst katlar blok hâlinde ayakta kalırken bina, bacakları katlanan bir masa gibi kendi zemin katının üzerine oturur.

Northridge'den sonra ilginç bir şey oldu — daha doğrusu olmadı. Los Angeles, yumuşak kat zafiyetini raporlarına yazdı, mal sahiplerini bilgilendirdi ve güçlendirmeyi gönüllülüğe bıraktı. Deprem Mühendisliği Araştırma Enstitüsü'nün (EERI) yumuşak kat bilgi föyüne göre 1994'ten 2002'ye kadar şehirde yalnızca 20 civarında gönüllü yumuşak kat güçlendirme ruhsatı alındı.

Sekiz yılda yirmi bina.

Kaliforniya Sismik Güvenlik Komisyonu'nun yığma bina programları üzerine raporu da aynı dersi rakamla veriyor: güçlendirmenin zorunlu tutulduğu yerel programlarda binaların %87'si güçlendirildi ya da yıkıldı; bildirim ve gönüllülüğe dayalı programlarda oran %13-31 bandında kaldı. Deprem mühendisliği literatürünün en net bulgularından biri bu: bilgilendirme davranış değiştirmiyor, yaptırım değiştiriyor.

Zorunlu Güçlendirme Programları Nasıl İşliyor?

San Francisco: 5.000 Binalık Yumuşak Kat Programı (2013)

San Francisco, 2013'te yürürlüğe giren Zorunlu Yumuşak Kat Programı (Mandatory Soft Story Program) ile 1978 öncesi ruhsat almış, üç ve daha çok katlı (ya da bodrum üstü iki katlı), beş ve daha çok daireli ahşap binaları hedefledi. Şehir önce tarama yaptı, 5.000'i aşkın binayı listeledi ve mal sahiplerine kademeli bir takvim gönderdi: önce değerlendirme raporu, sonra ruhsat, sonra imalat. Uymayan binanın kapısına "bu bina deprem güvensizdir" uyarısı asılıyor ve dosya yaptırım sürecine giriyor. Şehrin yapı denetim kurumu DBI'ın 2017-2018 raporuna göre program %90 uyum oranına ulaştı.

Los Angeles: Ordinance 183893 ve İki Bina Tipi (2015)

Los Angeles'ın 2015 tarihli 183893 sayılı yönetmeliği (Ordinance 183893) ABD'nin en kapsamlı zorunlu güçlendirme programıdır ve iki bina tipini birden hedefler. Birincisi, zemin katı otopark ya da vitrin açıklığı olan 1978 öncesi ahşap apartmanlar: şehir yaklaşık 12.000 bina tespit etti ve 7 yıllık kademeli uyum süresi tanıdı — 2 yıl içinde proje, 3,5 yıl içinde ruhsat, 7 yıl içinde imalat. İkincisi, 1977 öncesi sünek olmayan betonarme (non-ductile concrete) binalar: bunlar için değerlendirme ve güçlendirme takvimi 25 yıla yayılıyor, çünkü müdahale çok daha ağır ve pahalı.

Süre farkı tesadüf değil. Program tasarımcıları her bina tipinin mühendislik yükünü ayrı hesapladı ve takvimi ona göre kurdu — bina tipi bazlı yaklaşımın yasal metne yansımış hali tam olarak bu.

Tek Ailelik Evlere Hibe: Earthquake Brace + Bolt

Zorunluluğun ulaşmadığı yerde Kaliforniya hibeyle ilerliyor. Earthquake Brace + Bolt (EBB) programı, eski ahşap evlerin temel bağlantısını ve bodrum üstü kısa ahşap duvarlarını (cripple wall) güçlendiren ev sahiplerine 3.000 dolar, düşük gelirli hanelere toplamda 7.000 dolara kadar destek veriyor. Program 2013'ten bu yana 32.500'den fazla evin güçlendirilmesini finanse etti. Devletin bu cömertliği hayırseverlik değil, hesap: FEMA destekli NIBS "Natural Hazard Mitigation Saves" çalışmasına göre afet öncesi sağlamlaştırmaya harcanan her 1 dolar, ortalama 6 dolarlık gelecek hasarı önlüyor; güncel yönetmelik standardında yapılaşmada oran 11'e 1'e çıkıyor.

Bina Tipine Göre Güçlendirme: ABD Taksonomisi

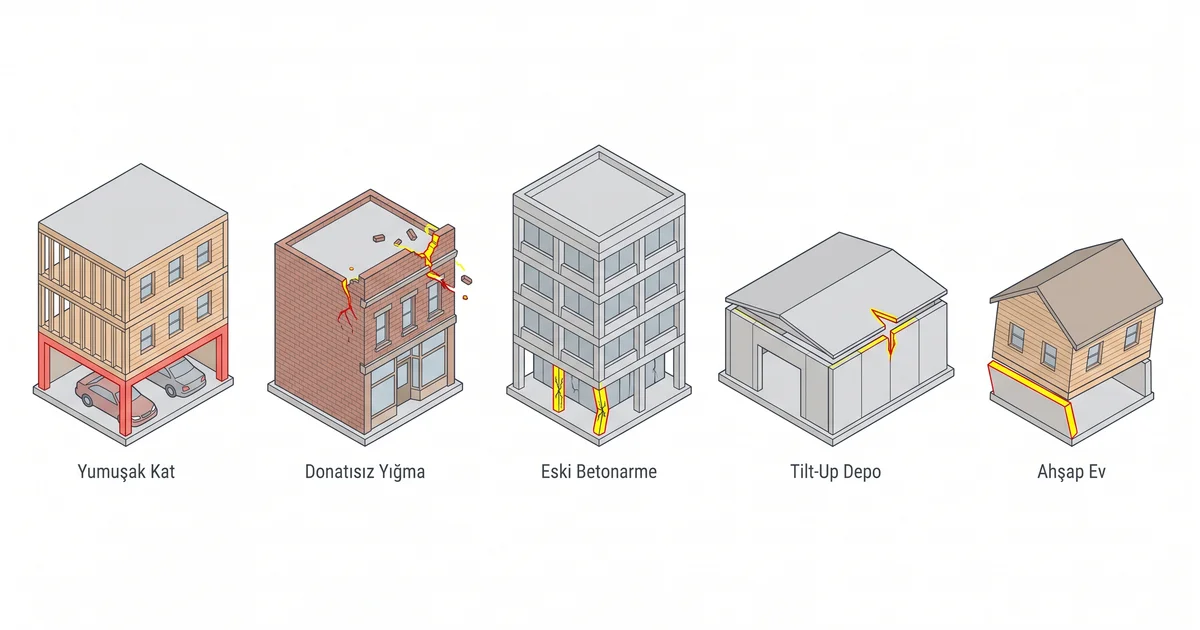

ABD modelinin kalbi, riskli bina tiplerinin isimlendirilmiş ve reçetelendirilmiş olması. Kaliforniyalı bir mal sahibi "binam riskli mi" diye sormuyor; "binam soft-story mi, non-ductile mı" diye soruyor, çünkü tarama mektubu ona bunu söylemiş. Aşağıdaki tablo beş temel tipi, zafiyet mekanizmasını, ABD'deki standart çözümü ve Türkiye'deki karşılığını özetliyor:

Tablodaki asıl mesaj sağ sütunlarda gizli. Beş tipin beşinde de çözüm genel bir "binayı güçlendir" talimatı değil; zafiyet mekanizmasını hedefleyen, adı konmuş bir müdahale. Yumuşak katta sorun rijitlik — binanın yatay itmeye karşı sertliği — dengesizliği olduğu için çözüm zemin kata rijitlik eklemek; sünek olmayan kolonda sorun şekil değiştirme kapasitesi olduğu için çözüm kesiti sarıp sünekliği artırmak. Yanlış eşleşme — örneğin yumuşak katlı binada yalnızca kolon sargılamak, rijitlik dengesizliğine dokunmamak — parayı harcayıp riski yerinde bırakır. Türkiye'de güçlendirme kararlarında en sık gördüğümüz kavram kargaşası da tam burada: yöntem, bina tipinden ve performans analizinden bağımsız seçilemez. Yöntemlerin tamamını bina güçlendirme yöntemleri rehberimizde ayrıntılı anlattık.

Sünek Olmayan Betonarme ve CFRP: Modelin Türkiye'yi En Çok İlgilendiren Parçası

Tablodaki beş tipin içinde Türkiye'nin bina stoğuyla en çok örtüşen kategori, sünek olmayan betonarme. ABD'de bu tip 1977 öncesi binaları kapsıyor; Türkiye'de kabaca 2000 öncesi — yani 1975 ve 1998 deprem yönetmelikleri döneminde, çoğu zaman düşük dayanımlı beton ve seyrek etriyeyle üretilmiş — stokla aynı mühendislik problemini tanımlıyor. Sorunun özü şu: kolonda enine donatı yetersizse beton çekirdek sarılmaz, kolon yük altında gevrek kırılır ve bina uyarı vermeden göçer.

Buradaki "süneklik" kelimesi işin bütün mühendisliğini taşıyor; bir kez sadeleştirerek tanımlayayım. Süneklik, bir yapının kırılmadan şekil değiştirebilme — depremde esneyip enerji yutabilme — yeteneğidir. Sünek bir kolon eğilir, çatlar, sıvasını döker ama haber vererek taşımayı sürdürür; sünek olmayan kolon cam gibi davranır ve belirti göstermeden bir anda kırılır. Aradaki farkı çoğu zaman etriye belirler — kolonun içindeki betonu kuşak gibi saran enine demir çemberler.

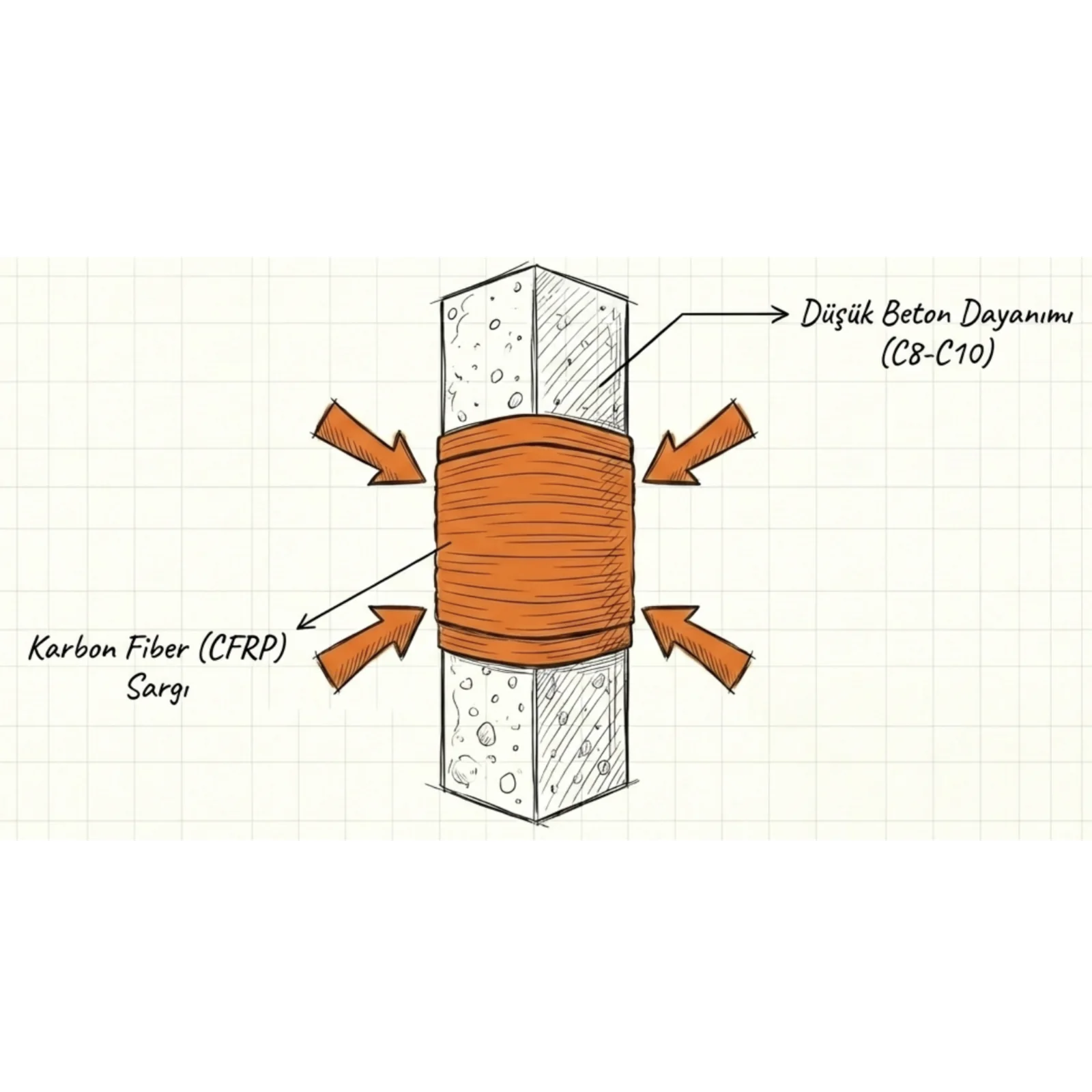

ABD pratiğinde bu kolonların standart çözümlerinden biri FRP sargılama — kolonun karbon ya da cam lifli polimer kumaşla sarılması. Tasarım kuralları ACI 440.2R-17 kılavuzunda tanımlı; Türkiye'de aynı işin çerçevesini TBDY 2018 Bölüm 15 çiziyor. Mekanizma her iki standartta da aynı: kumaş, kolonu çepeçevre sararak betonu üç eksenli basınç altına alır — mühendislik diliyle sargı (confinement) etkisi. Sargılanan beton daha yüksek gerilmeye ve çok daha büyük şekil değiştirmeye dayanır; kolonun gevrek kırılması, yerini önceden belirti veren sünek davranışa bırakır.

Bu işte kullandığımız malzeme, kendi ürettiğimiz GAMA UD-24 300 tek yönlü karbon kumaş sınıfı ürünler: 300 g/m² areal ağırlık, ≥4200 N/mm² çekme dayanımı, ≥240.000 N/mm² elastisite modülü. Kumaşın ucunun döşemeye ya da perdeye kuvvet aktarması gerektiğinde sistemi karbon püsküllü ankrajla tamamlıyoruz. Değerlerin tamamı İstanbul Teknik Üniversitesi onaylı çekme testleriyle doğrulanmış durumda — ABD modelinin "malzemeyi belgeyle konuştur" ilkesinin bizdeki karşılığı bu.

Sahadan not: Geçen yıl Kocaeli'de zemin katı market olan beş katlı bir binanın güçlendirme projesine malzeme verdik. Proje kolonlarda CFRP sargı öngörüyordu; ama karot sonuçları gelince tablo değişti — beton dayanımı C10'un altındaydı ve ACI 440.2R-17'nin aderans gerektiren uygulamalar için aradığı minimum 17 MPa şartı sağlanmıyordu. Projeci haklı olarak sargıyı tek başına bırakmadı; kritik akslarda betonarme mantolamayla hibrit bir çözüme dönüldü, CFRP üst katlardaki kesme güçlendirmesine kaydırıldı. Karot sonucu görülmeden yöntem seçmek, sahada en pahalı hatalardan biri.

Debonding riskini — yani kumaşın beton yüzeyinden sıyrılmasını — burada ayrıca vurgulamam gerek. CFRP sistemi ancak yapıştığı beton kadar güçlüdür. Zayıf betonda kumaş değil, betonun yüzey tabakası kopar. Tam da bu yüzden hem ACI 440.2R-17 hem TBDY 2018, uygulama öncesi yüzey çekme (pull-off) kontrolünü ve minimum beton dayanımını şart koşar.

Türkiye'nin Bina Stoğu Aynı Hikâyeyi Anlatıyor

6 Şubat 2023 depremlerinden sonra 11 ilde yapılan hasar tespitlerinde yüz bini aşkın bina yıkık, acil yıkılacak ya da ağır hasarlı olarak kaydedildi (Strateji ve Bütçe Başkanlığı, 2023 Kahramanmaraş ve Hatay Depremleri Raporu). Türkiye Bilimler Akademisi'nin saha raporu, özellikle Hatay'da yıkılan binalarda zemin katı dükkân olan yapıların çarpıcı biçimde yaygın olduğunu tespit etti: dolgu duvarsız zemin kat, ötelenmeyi — katların depremdeki yatay yer değiştirmesini — tek katta topluyor ve mafsallaşma, yani kolon uçlarının menteşe gibi dönerek taşıma gücünü yitirmesi, zemin kat kolonlarında gelişiyor. ABD'nin soft-story dosyasındaki mekanizmanın kelimesi kelimesine aynısı.

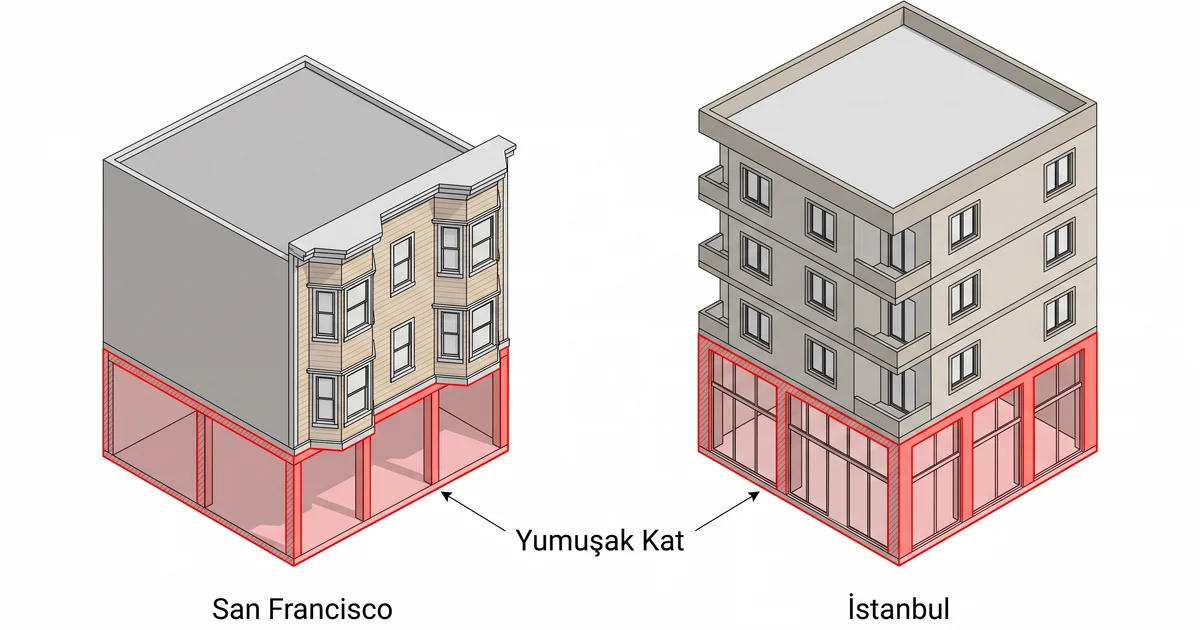

Türkiye'nin risk taksonomisi de yazılmayı bekliyor aslında. Zemin katı dükkân ya da otopark olan apartman, ABD'deki yumuşak katlı binanın karşılığı. Asma katlı ticari yapılar, kısa kolon davranışıyla kendi zafiyet sınıfını oluşturuyor. Bitişik nizam bloklarda ise kat seviyeleri tutmayan komşu binaların depremde birbirine çarpması — çekiçleme (pounding) — ayrı bir hasar mekanizması. Üçü de sahada her hafta karşımıza çıkıyor; üçünün de adı konmuş bir ulusal tarama programı henüz yok. Hangi yapıların güçlendirilebileceğini yapı türüne göre rehberimizde, riskli yapı tespitinin yasal adımlarını ise ayrı bir yazıda ele almıştık.

Sahadan not: İstanbul'da asma katlı bir imalathanenin kolonlarında tipik kısa kolon kesme çatlaklarıyla karşılaştık; asma kat döşemesi kolon boyunu fiilen yarıya indirmişti. İşin sürprizi projede değil imalattaydı: asma kat, ana karkastan yıllar sonra, farklı ve daha zayıf betonla eklenmişti. Güçlendirmede kolonlar UD-24 300 ile sargılandı, asma kat döşemesinin kolonlara bağlantısı karbon ankrajlarla yeniden kuruldu. O binada bize kalan ders şuydu: asma kat gördüğünüz yerde önce "bu kat orijinal mi" diye sorun.

Peki Türkiye'de zorunluluk tarafında hiç mi örnek yok? Var — ve iyi çalışmış bir örnek. İstanbul Proje Koordinasyon Birimi'nin yürüttüğü İSMEP kapsamında, 1999 depreminden sonra İstanbul'da 700'ü aşkın okul binası güçlendirildi, 350'den fazlası yıkılıp yeniden yapıldı; 100'den fazla hastane binası da programa girdi. Kamu binalarında işleyen bu model, özel konut stoğuna henüz taşınmadı: 6306 sayılı Kanun riskli yapı tespitini mal sahibinin başvurusuna bırakıyor, tarama ve güçlendirme zorunluluğu getirmiyor.

ABD Modelinden Türkiye İçin Beş Ders

Modelin bütününe bakınca, Türkiye'deki güçlendirme tartışmasına doğrudan taşınabilecek beş ilke görüyoruz:

1. Envanter olmadan politika olmaz. Kaliforniya'nın zorunlu programları, önce FEMA P-154 tarzı hızlı taramayla hangi binanın hangi tipte olduğunu saptadı; yasa bu listenin üzerine yazıldı. Adres listesi olmayan zorunluluk, uygulanamayan zorunluluktur.
2. Reçete bina tipine yazılır. "Binaları güçlendirelim" genel çağrısı mühendislik karşılığı olmayan bir slogandır; yumuşak kat, yığma ve sünek olmayan betonarme için ayrı rehber, ayrı takvim, ayrı maliyet planı gerekir.
3. Zorunluluk ve finansman birlikte çalışır. Yığma programlarında zorunlu ile gönüllü arasındaki başarı farkı kata kata açılıyor; ama aynı Kaliforniya, tek ailelik evlere 3.000 dolar hibe vermeden bu tabloyu kuramazdı. Sopa ve havuç aynı yasada durur.
4. Hedef hasarsızlık değil, can güvenliğidir. FEMA P-807'nin yumuşak kat reçetesi binayı sıfır hasara değil, göçmeden ayakta kalmaya tasarlar; bu gerçekçi hedef maliyeti düşürür ve mal sahibinin "nasılsa yapamam" bahanesini elinden alır. TBDY 2018'in performans düzeyleri de aynı mantıkla kademelidir.
5. Mal sahibinin dilinden konuşulur. ABD'li uygulayıcılar içeriklerini "kiracılarımı taşımam gerekir mi", "işletmem kaç gün durur", "maliyeti nasıl düşürürüm" sorularına göre kurar; sektörün önde gelen firmalarının siteleri hizmete değil bina tipine ve mal sahibi kaygısına göre örgütlenmiştir. Güçlendirme iletişimi teknik rapor diliyle değil, işletme diliyle yapılır.

Buradan Türkiye'deki bina sahiplerine tek cümlelik bir çıkarım bırakayım: binanız 2000 öncesiyse ve zemin katında dükkân, otopark ya da asma kat varsa, ABD bu binanın tipini çoktan adlandırmış ve reçetesini yazmış durumda — performans analizi yaptırmak için bir deprem daha beklemeye gerek yok.
