Karbon Fiber Güçlendirme Nedir? CFRP Sistemi Nasıl Çalışır?

Karbon Fiber Güçlendirme Ne Demek?

Karbon fiber güçlendirme — teknik literatürdeki adıyla CFRP (Carbon Fiber Reinforced Polymer) — yüksek dayanımlı karbon liflerinin epoksi matris içinde bir araya getirilerek yapı elemanlarına dıştan uygulanmasıdır. Sistem iki temel bileşenden oluşur: karbon fiber kumaş veya plaka ve bu lifleri yapı yüzeyine bağlayan epoksi reçine.

Neden "Polimer Takviyeli"?

Peki neden "polimer takviyeli" diyoruz? Karbon lifleri tek başına mukavemetini ancak doğru yönde çekme kuvveti altında gösterir. Epoksi reçine bu lifleri bir matris yapısında tutarak kuvvet transferini sağlar ve liflerin beton yüzeyiyle bütünleşmesini mümkün kılar. Liflerin yönlendirmesi doğru yapıldığında, istenen doğrultuda çeliğin birkaç katı çekme kapasitesi elde edersiniz.

Biz Gama Metalurji olarak 2009'dan bu yana karbon fiber güçlendirme ürünleri üretiyoruz ve 500'ü aşkın projede bu sistemlerin sahada nasıl davrandığını yakından gördük. Bir şeyi net söyleyebiliriz: CFRP, doğru malzeme ve doğru uygulamayla buluştuğunda son derece etkili bir mühendislik çözümü. Yanlış malzeme veya özensiz uygulama ile buluştuğundaysa sonuçlar hayal kırıklığı yaratır.

CFRP Malzemesinin Teknik Özellikleri

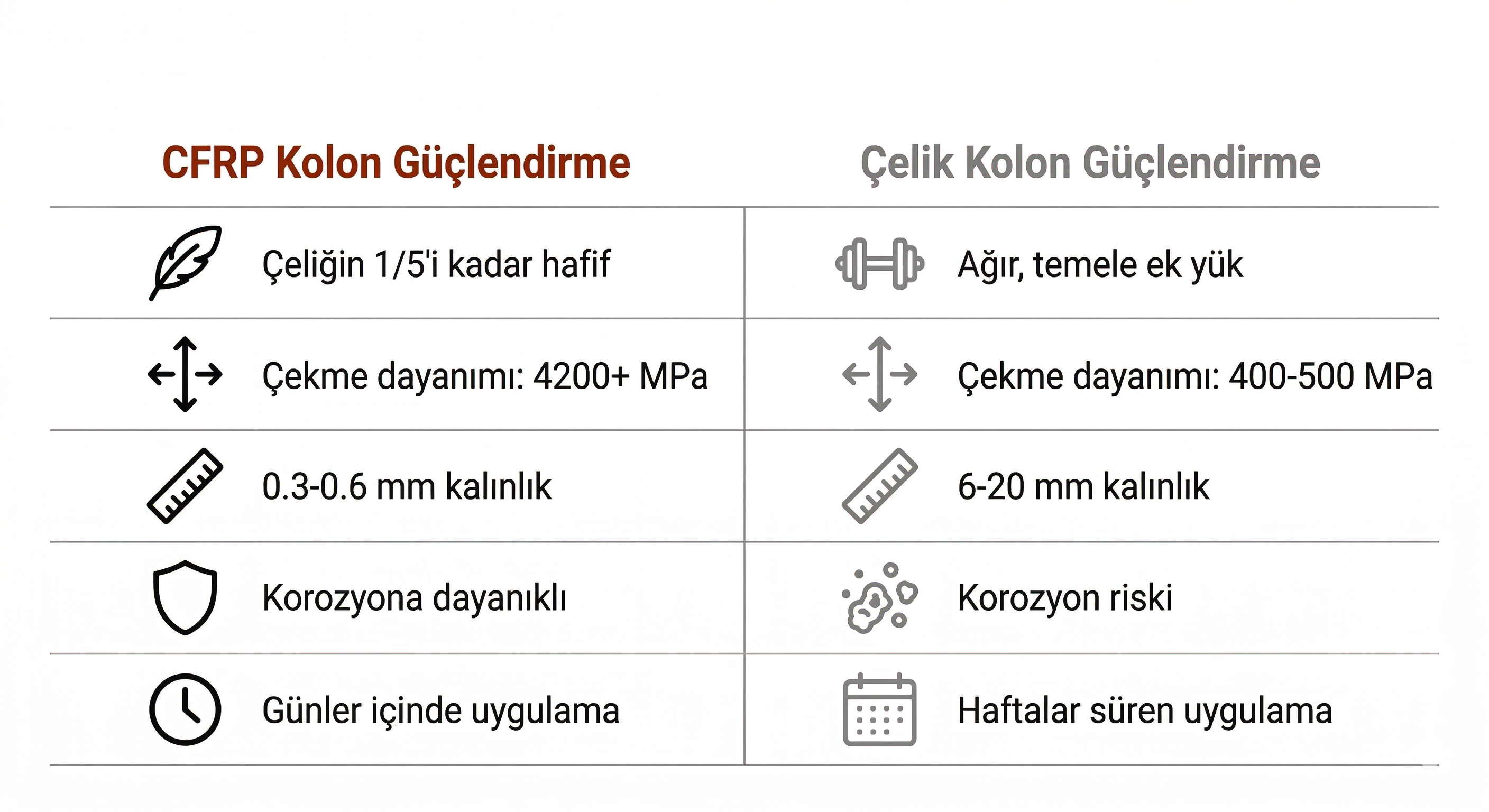

Karbon liflerinin yapı güçlendirmede tercih edilmesinin arkasında somut rakamlar var. Bir karşılaştırma yapalım:

Tablodaki rakamları sahada ne anlama geldiğiyle birlikte okumak gerekiyor. Çeliğin beşte biri ağırlığında bir malzeme, çekme dayanımında çeliğin 10 katına yaklaşıyor. Bir kolona 0,3 mm kalınlığında karbon kumaş sardığınızda, 15 cm betonarme mantolama ile elde edeceğiniz süneklik artışına yakın sonuçlar alabilirsiniz — üstelik kolon kesitini büyütmeden.

Lineer Elastik Davranış: Tasarımda Dikkat Noktası

Ancak burada gözden kaçan bir nokta var: CFRP lineer elastik davranır. Yani çelik gibi akma yapıp enerji yutmaz; belirli bir deformasyon seviyesinde (yaklaşık %1–1,5) aniden kırılır. Tasarım aşamasında bu gevrek davranışı hesaba katmazsanız, güçlendirme amacına ulaşmaz.

Sahadan not: Kocaeli'de bir güçlendirme projesinde, tasarım mühendisi süneklik kontrolünü atlamıştı. Kolon sargılamasında tek kat karbon kumaş uygulandı ama sargı bindirme boyları yetersiz kaldı. Sonuç? Pull-off testinde beton yüzeyinden kopma görüldü ve uygulamanın bir bölümü sökülerek yeniden yapıldı. Sorun malzemede değildi — yüzey hazırlığı ve bindirme detayındaydı.

Karbon Fiber Güçlendirme Nerede Kullanılır?

CFRP sistemi tek bir uygulama tipi değil, farklı yapı elemanlarına farklı şekillerde uygulanan bir güçlendirme ailesi. TBDY 2018 Bölüm 15'te karbon fiber (FRP) malzeme ile güçlendirmeye kolon, kiriş ve birleşim bölgeleri için yer verilmiştir. Uluslararası düzeyde ise ACI 440.2R-17 FRP Güçlendirme Tasarım Kılavuzu bu alandaki temel referans standarttır.

Kolon Sargılama (Confinement)

En yaygın CFRP uygulama tipi. Kolon etrafına tek yönlü karbon kumaş sarılarak betonun yanal basıncı altında tutulması sağlanır. Amaç: kolonun sünekliğini artırmak ve deprem sırasında gevrek kırılmayı önlemek. Özellikle yetersiz etriye aralığına sahip eski yapılarda mühendisler bu yöntemi sıklıkla tercih eder.

Uygulamada köşeli kolonların en az 10 mm çapında yuvarlatılması gerekir. Neden? Keskin köşelerde karbon kumaş bükülme noktasında gerilim yığılması yapar ve erken kopma riski doğar. Biz üretici olarak sahada bu hatayı çok gördük — yuvarlatma yapılmadan sarılan karbon kumaş, test sırasında köşeden yırtılır.

Kiriş Güçlendirme (Eğilme ve Kesme)

Kiriş altına karbon plaka yapıştırılarak eğilme momenti kapasitesi artırılır. Kesme güçlendirmesi içinse kiriş yan yüzeylerine U şeklinde veya tam sarım karbon kumaş uygulanır. Bu iki uygulama genellikle birlikte yapılır çünkü eğilme kapasitesini artırıp kesme kapasitesini ihmal etmek, kirişin kesme kırılmasına uğramasına yol açar.

Döşeme Güçlendirme

Döşemelerin alt yüzeyine CFRP plaka veya kumaş şeritleri yapıştırılarak eğilme kapasitesi artırılır. Kullanım amacı değişikliği — örneğin bir ofis katının depo olarak kullanılmaya başlanması — durumunda artan döşeme yüklerini karşılamak için sık başvurulan bir yöntem.

Yığma Duvar Güçlendirme

Tuğla veya taş duvarların deprem performansını iyileştirmek için çapraz veya ızgara formunda karbon kumaş uygulaması yapılır. Gama Metalurji'nin MESH-24 200 karbon mesh kumaşı özellikle tarihi yapı ve yığma duvar güçlendirme projeleri için tasarlanmıştır. Karbon mesh, iki yönlü eşit dağılımlı lif yapısıyla duvarda kesme dayanımını artırır.

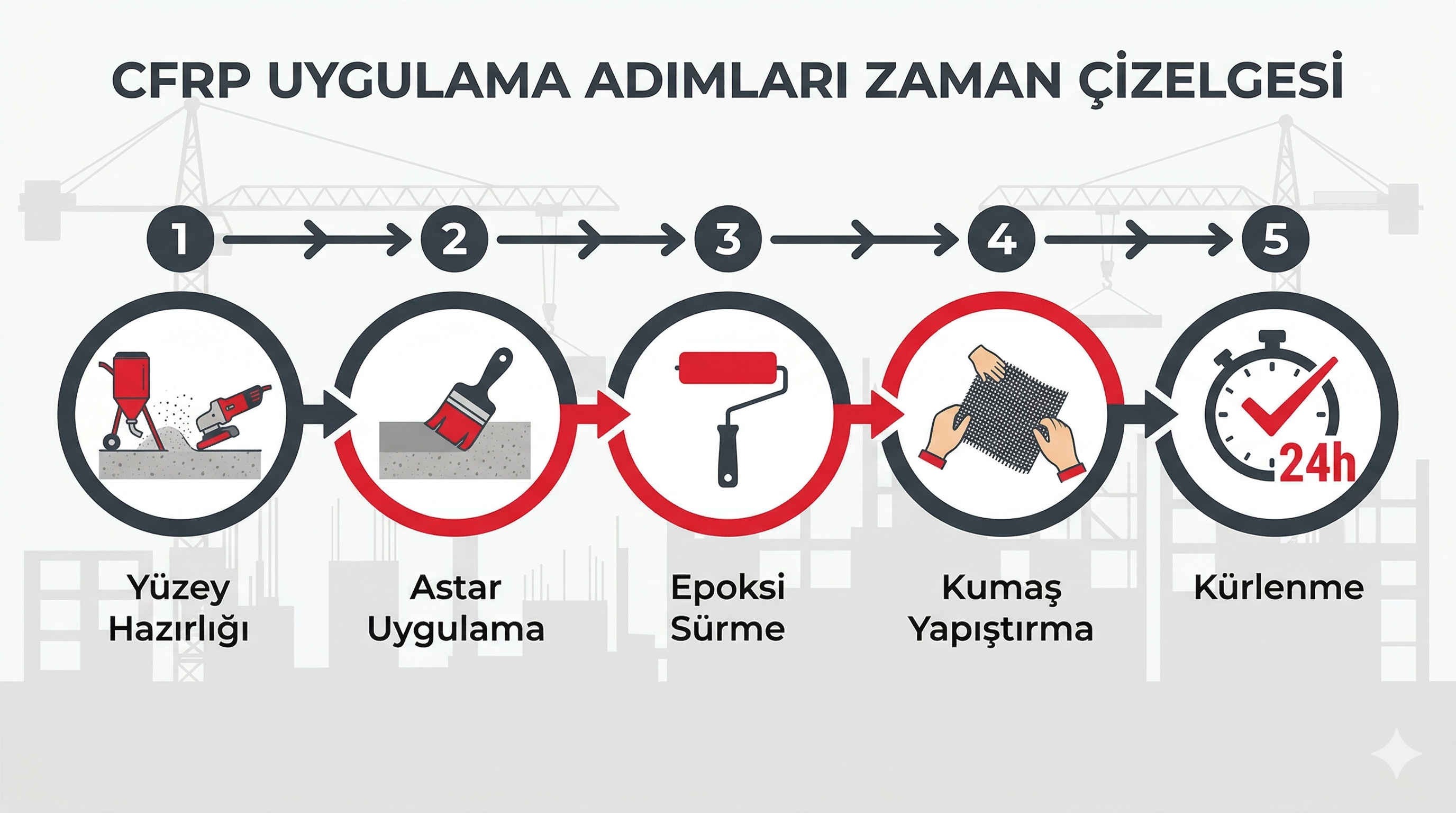

Uygulama Nasıl Yapılır? Adım Adım Süreç

CFRP güçlendirmede "uygulamanın yarısı hazırlıktır" diyoruz. Çünkü malzeme ne kadar kaliteli olursa olsun, yüzey hazırlığı kötüyse sonuç alınamaz. Beton yüzeyin minimum çekme dayanımı 1,5 N/mm² olmalıdır (bu değer fib — Uluslararası Beton Federasyonu Bulletin 14'te de belirtilmiştir). Bu değerin altındaki betonlarda CFRP yapıştırıldığında beton yüzeyinden kopma meydana gelir.

Adım 1 — Yüzey Hazırlığı: Beton yüzey kir, toz, zayıf tabakalar, sıva ve boyalardan kumlama veya taşlama ile temizlenir. Köşeli kesitlerde minimum 10 mm yarıçapla pahlanma yapılır.

Adım 2 — Astar Uygulaması: Hazırlanan yüzeye epoksi astar sürülür. Astar, gözenekli beton yüzeyine nüfuz ederek yapışma yüzeyini güçlendirir.

Adım 3 — Epoksi ve Karbon Kumaş Uygulaması: Kumaş epoksisi yüzeye uygulanır, karbon kumaş gerilerek yapıştırılır ve rulo ile bastırılarak hava kabarcıkları giderilir. Kumaş epoksi ile tamamen doyurulur.

Adım 4 — İkinci Kat Epoksi: Kumaş üzerine son kat epoksi sürülerek lif-matris bütünlüğü tamamlanır. Çok katlı uygulamalarda her kat arasında bu işlem tekrarlanır.

Adım 5 — Kürleme ve Koruma: Epoksi ortam sıcaklığına bağlı olarak 6–24 saat içinde kürlenme tamamlar. Üzerine sıva veya boya uygulanacaksa kum serpilerek mekanik tutunma yüzeyi oluşturulur.

Sahadan not: İstanbul Kağıthane'de bir apartman güçlendirme projesinde, usta ekip epoksi pot ömrünü hesaba katmamıştı. 30°C sıcaklıkta pot ömrü 10 dakikaya kadar düşebilir. Epoksi sertleşmeye başladıktan sonra karbon kumaş yapıştırıldı — sonuç, kumaşın betona yapışmaması oldu. İkinci gün tüm uygulama söküldü. Malzeme maliyetinin iki katı işçilik harcandı. Sıcak havalarda küçük partiler halinde epoksi hazırlamak, bu tür kayıpları önler.

CFRP'nin Avantajları ve Sınırları

Her mühendislik çözümünün güçlü yanları kadar sınırları da vardır. CFRP'yi bir "mucize malzeme" gibi sunmak sektöre zarar verir. Gerçekçi bir değerlendirme şöyle:

Avantajları

• Çeliğe kıyasla çok hafif — yapıya ek yük getirmez, mevcut temeli zorlamaz.
• Korozyona dayanıklı — deniz kenarı yapılarda ve nemli ortamlarda çelik alternatiflerine göre uzun ömürlü.
• Uygulama hızlı — betonarme mantolama haftalar sürerken CFRP sargılama günler içinde tamamlanabilir.
• Kesit büyütmez — 0,3–0,6 mm kalınlığında uygulama, mimari alanı korur. Özellikle otopark, bodrum kat gibi yüksekliğin kısıtlı olduğu yerlerde tercih sebebi.
• Esnek formlara uyum sağlar — dairesel, dikdörtgen, düzensiz geometrilere uygulanabilir.

Sınırları

• Lineer elastik davranış — çelik gibi süneklik göstermez, tasarımda dikkatli olunmalıdır.
• Minimum beton dayanımı gereksinimi — ACI 440.2R-17'ye göre yapıştırma-kritik uygulamalarda beton basınç dayanımı en az 17 MPa olmalıdır. Pratikte en az C18 sınıfı beton gerekir.
• Yangın hassasiyeti — epoksi matris 60–80°C üzerinde mekanik özelliklerini kaybetmeye başlar. Yangın koruyucu kaplama ek maliyet getirir.
• UV hassasiyeti — dış ortamda koruyucu kaplama olmadan uzun süreli UV maruziyeti epoksiyi bozar.

Bu sınırları bilmek, CFRP'nin uygun olmadığı projelerde ısrar etmemenizi sağlar. Deneyimimize göre, beton dayanımı çok düşük yapılarda betonarme mantolama ile CFRP'yi birlikte kullanmak — önce mantolama ile beton kalitesini artırıp sonra CFRP ile süneklik kazandırmak — en sağlıklı yaklaşım.

CFRP Güçlendirmede Standartlar ve Belgeler

Güçlendirme projelerinde kullanılan CFRP ürünlerinin belgelendirilmesi, hem yasal zorunluluk hem de güvenlik açısından kritiktir. Türkiye'de ve uluslararası arenada geçerli standartlar:

• TSE 13896: Türkiye'de yapısal güçlendirme ürünleri için Türk Standardları Enstitüsü (TSE) tarafından verilen uygunluk belgesi.
• ACI 440.2R-17: American Concrete Institute (ACI) tarafından yayımlanan, FRP ile beton güçlendirme tasarım kılavuzu.
• Eurocode 8: Avrupa Birliği'nde yapıların depreme karşı tasarımına ilişkin standart.
• ASTM International test standartları: ASTM D3039 (çekme testi), ASTM C1583 (pull-off yapışma testi) gibi test protokolleri.
• ISO 9001:2015: Kalite yönetim sistemi belgesi; üretim süreçlerinin standart ve izlenebilir olduğunu gösterir.

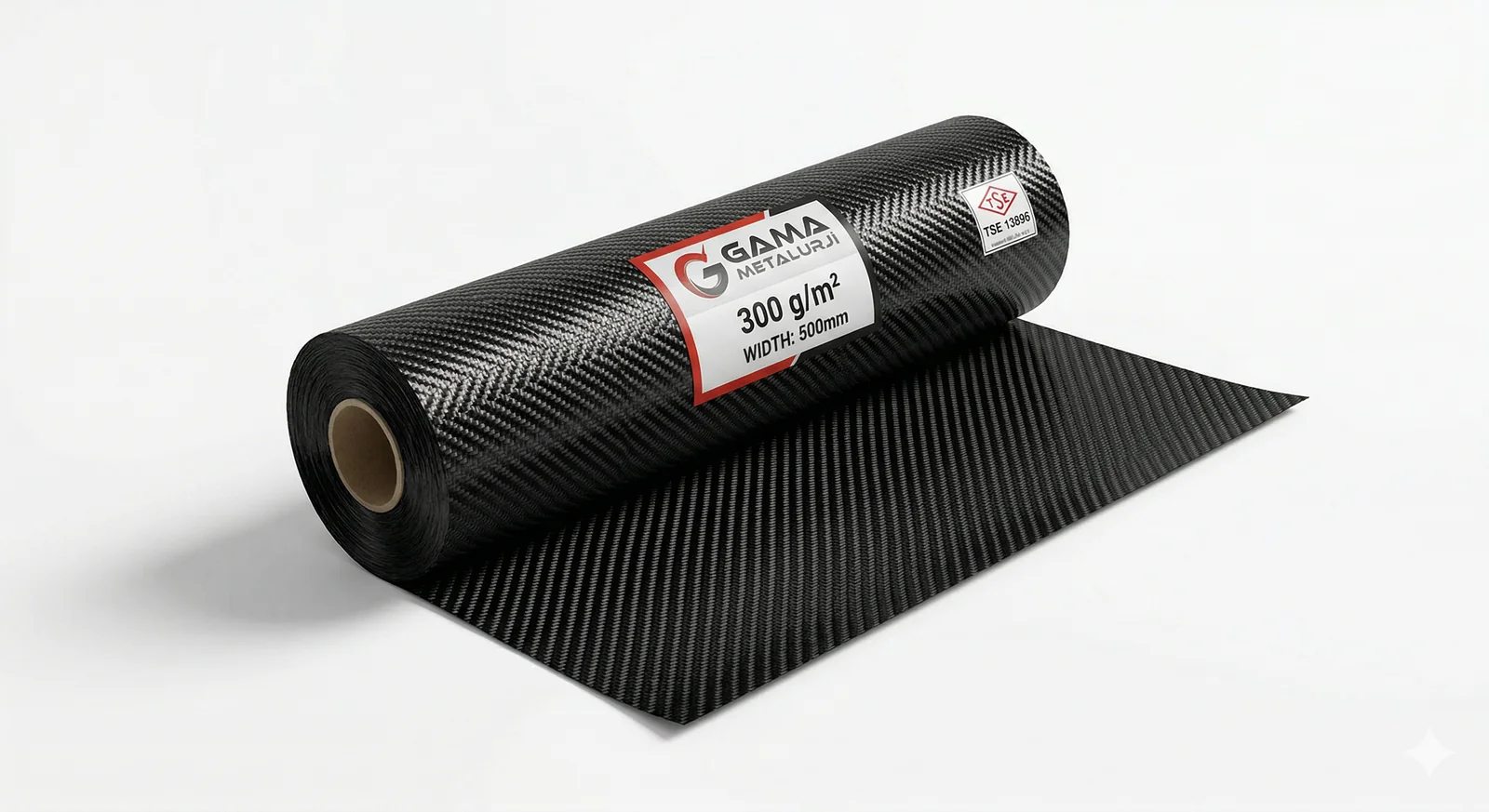

Gama Metalurji olarak ürünlerimiz TSE 13896, ISO 9001:2015, CE, ETA belgelerine sahiptir ve İstanbul Teknik Üniversitesi laboratuvarlarında test edilmiştir. Sertifikalarımızın tam listesini sertifikalar sayfamızda inceleyebilirsiniz.

Belge kontrolü neden önemli? Sahada belgesiz veya düşük kaliteli CFRP ürünlerle karşılaşıyoruz. Üretici kataloğunda yazan çekme dayanımı ile gerçek performans arasında ciddi farklar olabiliyor. Proje müellifinin ve yapı denetim firmasının, kullanılan ürünlerin test raporlarını talep etmesi ve belge geçerliliğini kontrol etmesi şart.

Ne Zaman CFRP, Ne Zaman Başka Yöntem?

Her yapı CFRP ile güçlendirilemez. İşte karar verirken dikkat etmeniz gereken kriterler:

CFRP Uygun Olduğunda

CFRP uygun olduğunda: az sayıda elemanın güçlendirilmesi gerektiğinde, yapı kesitlerinin büyütülmesinin istenmediği durumlarda, hızlı uygulama gereken projelerde, korozyon riskinin yüksek olduğu ortamlarda ve tarihi yapı restorasyonlarında.

CFRP Tek Başına Yeterli Olmayabileceği Durumlar

CFRP tek başına yeterli olmayabileceği durumlar: beton dayanımı çok düşük yapılarda (yapıştırma-kritik uygulamalarda f'c < 17 MPa, yani C18 altı), yapıda sistemsel bir rijitlik yetersizliği olduğunda (bu durumda perde ilavesi gerekir), çok sayıda elemanın kapsamlı güçlendirmesi gerektiğinde ve yangın riski yüksek alanlarda ek koruma maliyet-etkin olmadığında.

TBDY 2018 Bölüm 15'e göre, güçlendirme yöntemine karar vermeden önce yapının performans analizi yapılmalı ve yetersiz elemanlar tespit edilmelidir. CFRP, eleman bazlı güçlendirmede etkili bir seçenek; ama yapının tamamında rijitlik artışı gerekiyorsa tek başına çözüm olmaz.

Sonuç Yerine: Doğru Malzeme, Doğru Uygulama

Karbon fiber güçlendirme, yapı mühendisliğinde son 20 yılın en etkili yeniliklerinden biri. Ama "etkili" kelimesi tek başına yeterli değil. 15 yılı aşkın üretim ve saha deneyimimiz bize şunu öğretti: CFRP'nin performansı üç ayağa oturur — malzeme kalitesi, mühendislik hesabı ve uygulama işçiliği. Herhangi birindeki eksiklik, diğer ikisini boşa çıkarır.

Eğer bir güçlendirme projesinde CFRP kullanmayı düşünüyorsanız, üç soruyla başlayın: Ürünün TSE/ISO/CE belgeleri ve bağımsız test raporları var mı? Projeyi ACI 440.2R veya eşdeğer bir standarda göre hesaplayan deneyimli bir mühendis var mı? Uygulama ekibi daha önce kaç CFRP projesi tamamlamış?

Bu üç soruya tatmin edici yanıtlar aldığınızda, karbon fiber güçlendirme sizin projeniz için doğru tercihtir.
