Kolon Güçlendirme Nasıl Yapılır? Yöntemler ve Karbon Fiber Sargılama

Kolon Güçlendirme Nedir, Ne Zaman Gerekir?

Kolon güçlendirme, mevcut bir betonarme kolonun taşıma kapasitesini, sünekliğini — yani kırılmadan şekil değiştirebilme yeteneğini — veya her ikisini artırmak için kesite dışarıdan müdahale edilmesidir; karbon fiber sargılama, betonarme mantolama ve çelik korse en yaygın üç yöntemdir. Kolonlar binanın düşey yük zincirinin ana halkası olduğu için, tek bir kolonun göçmesi bile katların üst üste inmesiyle sonuçlanabilir.

İhtiyaç genellikle dört durumda doğar. Birincisi, deprem performans analizinin kolonlarda yetersizlik göstermesi — Türkiye'deki güçlendirme projelerinin büyük çoğunluğu bu gruptadır. İkincisi, yapıya kat veya yük eklenmesi. Üçüncüsü, korozyon, yangın ya da darbe sonrası kesit kaybı. Dördüncüsü de projede öngörülen beton dayanımının sahada çıkmaması.

Hangi binaların güçlendirmeye uygun olduğunu ayrı bir rehberde ele almıştık; bu yazının odağı tek bir elemana iniyor: kolonun kendisi.

Kolonun Güçlendirilmesi Gerektiği Nasıl Anlaşılır?

Kesin cevabı yalnızca performans analizi verir — karot alınır, donatı taranır, bina modellenir ve kolonların talebi karşılayıp karşılamadığı hesaplanır. Bu değerlendirmeyi inşaat mühendisi yapar; bina 6306 kapsamında riskli yapı tespitine konu olacaksa tespiti Bakanlıkça lisanslandırılmış kuruluşlar yürütür. Aşağıdaki liste teşhis değil, "incelettirme" sinyalidir:

• Kolon yüzeyinde düşeye yakın, boydan boya ilerleyen çatlaklar
• Beton dökülmesi ve açığa çıkmış, paslanmış donatı
• Zemin katı dükkâna dönüştürülürken kesilmiş ya da inceltilmiş kolonlar
• 2000 öncesi yapım yılı + görünür kalitesiz beton (elle ufalanan yüzey)
• Bitişik kolonlarda daha önce yapılmış "kısmi" onarımlar

Bir konuya dikkat çekmek istiyorum: sahada en sık gördüğümüz yanılgı, "çatlak yoksa kolon sağlamdır" varsayımı. Etriye — kolonun boyuna donatısını çevreleyen, betonu kuşaklayan yatay donatı — yetersizse kolon hiçbir belirti göstermeden gevrek biçimde kırılabilir. 1999 öncesi binaların önemli kısmında etriye aralığı bugünkü şartların çok üzerindedir.

Görünüşe aldanmayın.

Kolon Güçlendirme Yöntemleri: Hangi Durumda Hangisi?

Yöntemlerin genel envanterini bina güçlendirme yöntemleri yazımızda bulabilirsiniz; burada yalnızca kolon ölçeğindeki karar mantığını karşılaştırıyoruz:

Tablo tek başına karar vermez; rakamların sahadaki anlamı şu. Kesit hem dayanım hem rijitlik — yani yapının yatay yüke karşı yer değiştirmeden direnme yeteneği — açısından yetersizse ve alan kaybı sorun değilse mantolama hâlâ en doğru çözümdür. Kesit boyutu yeterli ama süneklik yetersizse CFRP sargılama en hızlı ve en az yıkıcı yoldur. Çelik korse ikisinin arasında bir ara çözümdür ve günümüzde çoğunlukla CFRP ile mantolamanın kombinasyonlarına yenik düşer. Gerçek projelerde en yaygın cevap zaten hibrittir: kritik kolonlara mantolama, geri kalanlara sargılama.

Karbon Fiber Sargılama Kolona Ne Kazandırır?

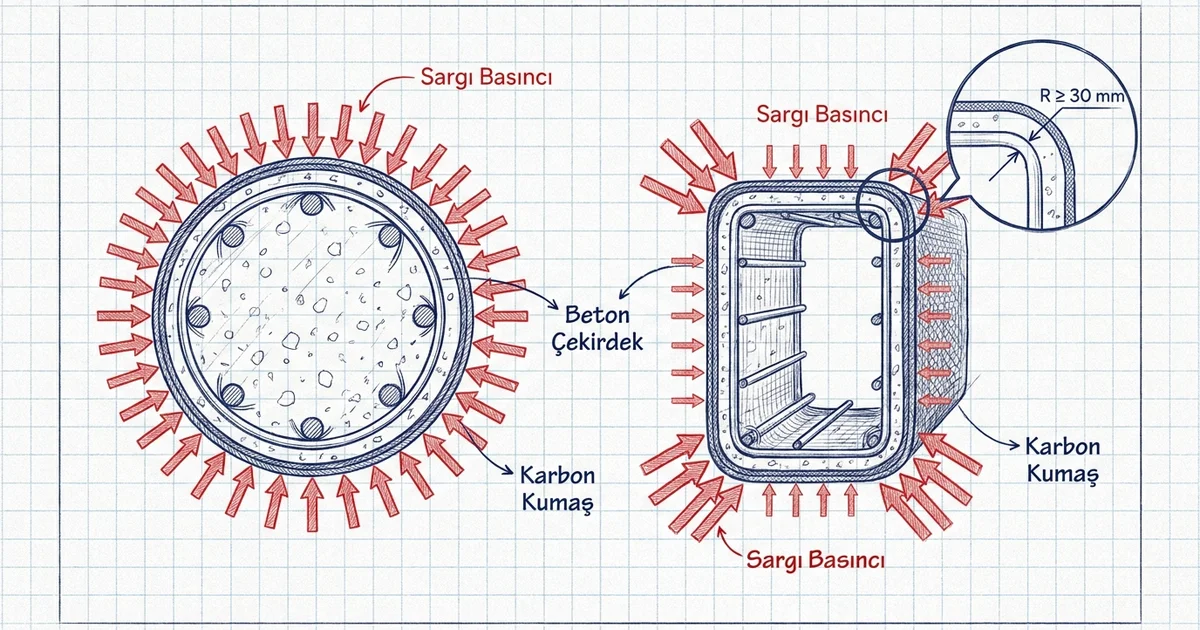

Sargılama — uluslararası literatürdeki adıyla confinement — kolonu yanal basınç altına almak demektir. Beton eksenel yük altında ezilirken yanlara doğru genişlemek ister; kolonun çevresine boşluksuz sarılan karbon kumaş bu genişlemeye karşı koyar: beton genişledikçe kumaşta çekme, betonda yanal basınç doğar ve kesit üç eksenli basınç altına girer. Üç eksenli basınç altındaki beton, serbest betondan hem daha dayanıklı hem de çok daha sünektir. Fıçıya çelik çember takmakla aynı mantık.

Sayılarla konuşalım. Yardim ve arkadaşlarının 2023 tarihli hakemli deney çalışması, kare ve dikdörtgen kolonlarda CFRP sargısının eksenel yük kapasitesini %14–23 artırdığını ölçtü; dairesel kolonlarda literatürdeki artışlar %40–50 bandına ulaşıyor. Süneklikteki iyileşme ise her iki kesit tipinde de 2–3 kat düzeyinde. Fark, geometriden geliyor: dairesel kesitte sargı basıncı çepere eşit dağılır, dikdörtgen kesitte ise köşelerde yığılır ve düz kenar ortalarında zayıflar. Köşelerin yuvarlatılması tam bu yüzden şekil şartı değil, mekanik zorunluluktur.

Deprem güçlendirmesinde asıl hedefin çoğu zaman dayanım değil süneklik olduğunu vurgulayalım. TBDY 2018 EK 15B, lifli polimer sargıyı kesme kapasitesi artışı, süneklik artışı ve yetersiz bindirmeli ekler için tanımlar; eksenel kapasite artışı da belirli kesit koşullarında hesaba katılır. Tam da bu yüzden ürettiğimiz kumaşların en yoğun kullanım yeri kolonlar: sargı, kolonu "daha güçlü" yapmaktan çok, depremde kırılmadan şekil değiştirebilen bir elemana dönüştürüyor.

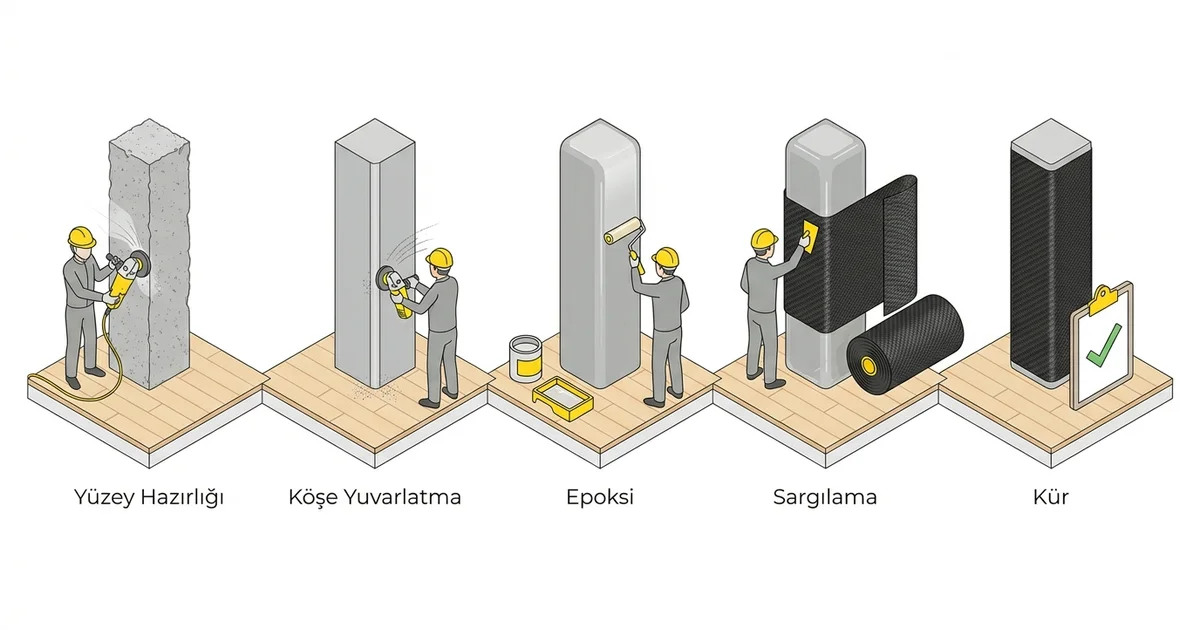

Kolon Güçlendirme Uygulaması: 7 Adımda CFRP Sargılama

Aşağıdaki akış, TBDY 2018 EK 15B ve ACI 440.2R-17 şartlarını sahadaki sırasıyla birleştirir. Uygulamanın yarısı hazırlıktır; 5. adıma kadar kumaşa elinizi sürmezsiniz.

Adım 1 — Performans analizi ve güçlendirme projesi

Sargı kat sayısı, kumaş gramajı ve sarım bölgeleri projede hesaplanır; sahada "göz kararı" kat eklemek de eksiltmek de projeyi geçersiz kılar. Ruhsat ve onay zincirini riskli yapı tespitinden güçlendirmeye yasal süreç yazısında adım adım anlatmıştık.

Adım 2 — Yüzey hazırlığı

Sıvayı tamamen kaldırıyoruz; yüzeyi taşlama veya kumlama ile sağlam betona kadar temizliyoruz. Bozuk bölgeler tamir harcıyla onarılır; yaklaşık 0,3 mm'yi aşan çatlaklar ise sargıdan önce basınçlı epoksi enjeksiyonuyla doldurulur (ACI 440.2R-17). Hedef, epoksinin yapışacağı yüzeyin çekme dayanımının en az 1,4 N/mm² olması (ACI 440.2R-17; fib Bulletin 14 daha muhafazakâr 1,5 N/mm² önerir); şüpheli yüzeylerde bu değeri pull-off testiyle — yüzeye yapıştırılan metal pulun koparılmasıyla ölçülen çekme gerilmesiyle — doğrularız. Sağlıklı sonuçta kopma yapıştırıcıda değil, beton içinde gerçekleşir.

Adım 3 — Köşe yuvarlatma

Dikdörtgen kesitlerde köşeler TBDY 2018'e göre en az 30 mm yarıçapla yuvarlatılır (ACI 440.2R-17'deki alt sınır 13 mm'dir; Türkiye'de bağlayıcı olan TBDY değeridir).

Sebebi basit: keskin köşe, karbon lifleri bıçak gibi keser. Yetersiz yuvarlatılmış köşede lifler önce beyazlaşır, sonra köşe hattı boyunca kopar — sahada bu hatanın bedeli, sargının sökülüp köşelerin yeniden taşlanması ve uygulamanın baştan yapılmasıdır.

Adım 4 — Astar (gerekliyse)

Sağlam ve normal emiciliğe sahip yüzeylerde kumaş epoksimiz astarsız uygulanır. Yüzey gevşek dokulu veya aşırı emiciyse epoksi astar sürülür; astar gözeneklere nüfuz ederek zayıf yüzeyi sağlamlaştırır.

Adım 5 — Epoksinin hazırlanması ve kumaşın kesimi

Kumaş, proje boyuna kesilir; bindirme payı şimdiden eklenir. İki bileşenli epoksi set halinde karıştırılır ve kapta kalma süresi — sahadaki adıyla pot ömrü — sıcaklıkla hızla kısalır: 20 °C'de yaklaşık 30 dakika olan süre 40 °C'de 15 dakikaya düşer. Sıcak havada doğru strateji, serin saatleri seçmek ve pot ömrü içinde bitecek küçük ambalaj boyutuyla (10 kg yerine 5 kg set) çalışmaktır. Madalyonun öbür yüzü de var: epoksi, TDS'te verilen alt sıcaklık sınırının altında (tipik olarak +5…+10 °C) ve nemli yüzeyde uygulanmaz; yüzey sıcaklığının çiğ noktasının en az 3 °C üzerinde olması gerekir.

Adım 6 — Sargılama

Epoksi yüzeye uygulanır; kumaşı lif yönü kolon çevresine gelecek şekilde gergin sarıyor, ruloyla bastırarak hava kabarcıklarını dışarı alıyoruz. Kumaş epoksiyle tam doyurulmalı — kuru parlaklıkta kalan bölge, taşımayan bölgedir. Sarımı tam turla tamamlayıp son katın bitiminde en az 200 mm bindirme bırakın (TBDY 2018); bindirmesiz uç, deprem anında sargının açılma noktasıdır. Çok katlı uygulamada her kat aynı kurala tabidir; katların bindirme uçları aynı hizada bırakılmaz, her katın eki kolon çevresinde farklı bir yüze kaydırılır. Sargının kirişe veya perdeye bağlandığı özel detaylarda devreye karbon püsküllü ankraj girer; ankrajın neden kritik olduğunu ayrı bir yazıda inceledik.

Adım 7 — Kür ve kalite kontrolü

Epoksinin sert kuruması sıcaklığa bağlı 6–24 saat sürer (20 °C'de yaklaşık 16 saat); tam mekanik kapasiteye ulaşması günler alabilir. Kürden sonra yüzey çekiçle hafifçe taranarak boşluk sesi aranır; şüpheli bölgelerde yapışma pull-off ile doğrulanır. Sargı üzerine sıva veya yangın/UV koruyucu kaplama gelecekse, epoksi tazeyken kum serpilerek tutunma yüzeyi oluşturulur.

Hangi Gramaj, Kaç Kat Kumaş Sarılır?

Meslektaşlarımızın en çok sorduğu soru bu. Dürüst cevap: kat sayısını katalog değil, bina özelindeki hesap belirler. Yine de üretici olarak sahada gördüğümüz deseni paylaşabiliriz.

Kolon sargılamada varsayılan ürünümüz GAMA UD-24 300 — 300 g/m², 0,30 mm kalınlığında, çekme dayanımı ≥4200 N/mm² ve elastisite modülü ≥240.000 N/mm² olan tek yönlü kumaş. Tipik konut kolonlarında proje çoğunlukla 1–2 kat 300 g/m² sargıya çıkar. Talebin yüksek olduğu ağır kesitlerde iki seçenek eşdeğerdir: 300'lük kumaştan kat sayısını artırmak ya da 600 g/m² kumaşa (0,60 mm/kat) geçmek. Çok kat + düşük gramaj, kavisli yüzeyde daha iyi oturur; az kat + yüksek gramaj işçiliği kısaltır. Sahada ekipler genelde ikincisini ister, projeciler ilkini yazar — ikisi de haklıdır, karar sarım geometrisine göre verilir. Emin olamadığınız kesitlerde bize sorun; hangi sarımın nereye oturduğunu numune üzerinde gösteriyoruz.

Kaç metrekare kumaş ve kaç kilogram epoksi gerektiğini el hesabıyla çıkarmak isterseniz: kolon çevresi × sargı yüksekliği × kat sayısı + bindirme payları. Uğraşmak istemiyorsanız hesaplayıcımız miktarları saniyeler içinde verir.

Her Kolon Karbon Fiberle Güçlendirilir mi? Sınır Durumlar

Hayır — ve bunu malzemeyi üreten taraf olarak söylüyoruz. Sargılamanın işe yaramadığı ya da tek başına yetmediği durumlar belli:

• Çok düşük beton dayanımı. ACI 440.2R-17, yapışma-kritik uygulamalarda en az 17 MPa beton basınç dayanımı arar. Sargılama temas-kritik bir uygulama olduğu için sınır daha esnektir; ama C8–C10 gibi düşük ve değişken dayanımlı betonlarda hedef performansa sargıyla ulaşmak için gereken kat sayısı pratiği aşar — güvenilir çözüm kesit büyütmedir.
• Kenar oranı büyük kesitler. TBDY 2018 EK 15B, uzun kenarı kısa kenarının 2,5 katını aşan dikdörtgen kesitlerde sargının eksenel dayanım ve süneklik katkısını hesaba katmaz; perdemsi elemanlarda sargı basıncı orta bölgeye ulaşamaz, etkinlik hesapta da sahada da erir.
• Rijitlik ihtiyacı. Sargılama kolonu sünekleştirir ama binaya yanal rijitlik kazandırmaz; ötelenmesi büyük binalarda perde eklenmesiyle birlikte düşünülür.
• Yangın senaryosu. Epoksi 60–80 °C üzerinde yumuşamaya başlar; yangın riski yüksek mahallerde koruyucu kaplama projeye baştan eklenir.

Sınırları dürüstçe yazmamızın nedeni basit: yanlış kolona sarılan kumaş, doğru kolona sarılmayan kumaştan daha tehlikelidir — sahte bir güven yaratır.

Uygulama Kaç Gün Sürer, Binada Oturulur mu?

Rakiplerin neredeyse hiç cevaplamadığı iki soruyu net cevaplayalım. Tek bir kolonun sargılanması — hazırlık dahil — genellikle 1–2 iş günüdür; malzeme verdiğimiz 500'ü aşkın projedeki gözlemimizle, 10–12 kolonluk tipik bir zemin kat güçlendirmesi ekip büyüklüğüne göre 1–2 haftada tamamlanır. Betonarme mantolamanın kalıp-donatı-beton-kür zinciriyle karşılaştırıldığında fark dramatiktir.

Bina boşaltma ise çoğu CFRP projesinde gerekmez. Kırım yalnızca sıva ve kabuk betonla sınırlıdır, ağır kalıp trafiği yoktur; toz ve gürültü taşlama saatlerinde yoğunlaşır. Kürlenmemiş epoksinin kokusu uygulama mahallinde hissedilir, bu yüzden çalışılan katın havalandırılması ve uygulama bölgesinin yaşam alanından ayrılması yeterli önlemdir. Kürlenmiş epoksi ise kimyasal olarak inerttir.

İşin planlaması da buna göre yapılır: dükkânlar akşam kapanışından sonra, konut kolonları gündüz mesaisinde. Zemin katı dükkân olan binalarda bu esneklik, güçlendirme kararının önündeki "aylarca kapanamam" itirazını büyük ölçüde ortadan kaldırıyor.

Kolon güçlendirme, doğru teşhis ve doğru detayla — 30 mm'lik köşe yarıçapı, 200 mm'lik bindirme gibi görünüşte küçük kararlarla — kazanılan bir iştir. Projeniz için malzeme seçimi ve metraj konusunda teklif talep edebilir veya teknik ekibimizle görüşebilirsiniz.
