Bu Yazıdan Öğrenecekleriniz
- TSE 13896 belgesi sadece bir test sonucu değildir — hammadde girdi kontrolünden parti numarası takibine, üretim hattı denetiminden periyodik gözetim ziyaretlerine kadar uzanan bir üretim güvence zinciridir.
- Belgesiz ürünlerde hangi hammaddeyle, hangi koşullarda üretim yapıldığı denetlenemez; sahada performans tutarsızlıkları kaçınılmaz hale gelir.
- TSE ürün belgelendirmesi, ISO 9001 kalite yönetim sistemine benzer üretim kontrol mekanizmalarını ürün bazında zorunlu kılar.
- ACI 440.2R-17 ve ASTM test standartlarıyla uyumlu, belgelendirilmiş mekanik değerler olmadan güçlendirme hesabı yapılamaz.
- Güçlendirme projeleriniz için Gama Metalurji'nin TSE 13896 onaylı ve İTÜ sistem testli karbon fiber kumaş ve epoksi sistemlerini inceleyebilirsiniz.
Deprem güçlendirme projelerinde karbon fiber kumaş veya plaka seçerken çoğu mühendis önce fiyata, sonra teslimat süresine bakar. Standart belgelendirmesi ise "nasılsa hepsinde vardır" varsayımıyla atlanır. Oysa sahada gördüğümüz tabloların büyük çoğunluğunda sorunun kökeni tam da bu noktada başlıyor.
Peki TSE belgesi gerçekte ne anlama geliyor? Sadece bir laboratuvar test raporu mu, yoksa çok daha kapsamlı bir güvence sistemi mi?
TSE 13896: Bir Test Raporu Değil, Üretim Güvence Zinciri
Çoğu kişi TSE belgesini "ürün teste gönderildi, sonuç olumlu geldi, belge verildi" şeklinde anlıyor. Gerçek bundan çok farklı.
Türk Standardları Enstitüsü (TSE), ürün belgelendirme sürecinde iki temel ayak üzerinden çalışır: ürünün kendisi ve o ürünün üretildiği tesis. TSE'nin kendi resmi açıklamasıyla söylersek: belgelendirme faaliyetleri "üretim yeri incelemesini ve belgelendirilmesi talep edilen ürünün ilgili Türk Standardına göre muayene ve deneylere tabi tutulmasını" birlikte kapsar.
Yani karbon kumaşınızın bir çekme testinden geçmiş olabilir — ama üretim hattınız bu değeri her partide, her ruloda tutarlı biçimde verecek şekilde izlenebilir değilse, belge alamazsınız.
Biz Gama Metalurji olarak 2009'dan bu yana bu sürecin içindeyiz. TSE belgesi almak birkaç haftalık bir iş değil, bir üretim kültürüdür.
Üretim Yerinde TSE Ne Kontrol Ediyor?
TSE'nin üretim yeri incelemesinde baktığı hususları somutlaştıralım. Bu kontroller, ISO 9001:2015 kalite yönetim sistemindeki fabrika üretim kontrolü (FPC) mantığına çok benzer — ama ürün bazında uygulanır.
| Kontrol Alanı | TSE Denetimde Ne Soruyor? |
|---|---|
| Hammadde Girdi Kontrolü | Karbon lif ve epoksi reçine hammaddelerinin tedarikçi uygunluk sertifikaları var mı? Gelen malzeme partileri doğrulanıyor mu? Uygunsuz hammadde ayrıştırılıyor mu? |
| Üretim Proses Kontrolü | Dokuma hattında lif gerginliği, gramaj kontrolü, sıcaklık parametreleri kayıt altına alınıyor mu? Proses her aşamada izlenebilir mi? |
| Parti Numarası Takibi | Her rulo/parti, hangi hammadde lotundan, hangi tarihte, hangi makine parametreleriyle üretildiğine kadar izlenebilir mi? |
| Rutin Deney ve Kalite Kontrol | Üretici kendi bünyesinde periyodik çekme, gramaj, kalınlık testleri yapıyor mu? Sonuçlar kayıt altında mı? |
| Uygunsuz Ürün Yönetimi | Spesifikasyon dışı çıkan ürünle ne yapılıyor? Piyasaya sürülmesi engellenmiş mi? |
| Depolama ve Taşıma | Karbon kumaş ve epoksi uygun koşullarda depolanıyor mu? Epoksinin raf ömrü takip ediliyor mu? |
Burada gözden kaçan bir detay var: TSE denetçisi sadece üretim hattına değil, girdi kontrolü kayıtlarına da bakıyor. Karbon lif hammaddesinin hangi tedarikçiden geldiği, tedarikçinin uygunluk sertifikasının kapsamı, gelen partinin lot numarası — bunların tamamı belgelenmek zorunda. Uygunluk sertifikası olmayan veya süresi geçmiş bir hammaddeyle üretim yapıldığını tespit ederlerse, numune bile alınmadan denetim olumsuz sonuçlanır.
Bu mekanizma, ISO 9001'deki "tedarikçi değerlendirme ve girdi muayenesi" süreçleriyle paralel çalışır. Fark şu: ISO 9001 bir yönetim sistemi standardıdır ve genel çerçeve çizer. TSE ürün belgesi ise o genel çerçeveyi spesifik ürün bazında, somut test değerleriyle doğrular.
Projenize uygun, TSE onaylı karbon fiber güçlendirme çözümü için Gama Metalurji teknik ekibiyle görüşün.
İletişime Geçin →Belgesiz Ürün Sahada Ne Yapar?
Bir güçlendirme projesinde danışmanlık verirken ilginç bir durumla karşılaştık. Müteahhit firma, birim fiyatı düşük olan belgesiz bir karbon kumaş tercih etmişti. Kumaşın teknik veri sayfasında "≥4200 MPa çekme dayanımlı elyaftan üretildiği" yazıyordu. Uygulama tamamlandıktan sonra yapılan pull-off testinde beton-epoksi ara yüzeyinden kopma değeri 0.8 MPa geldi.

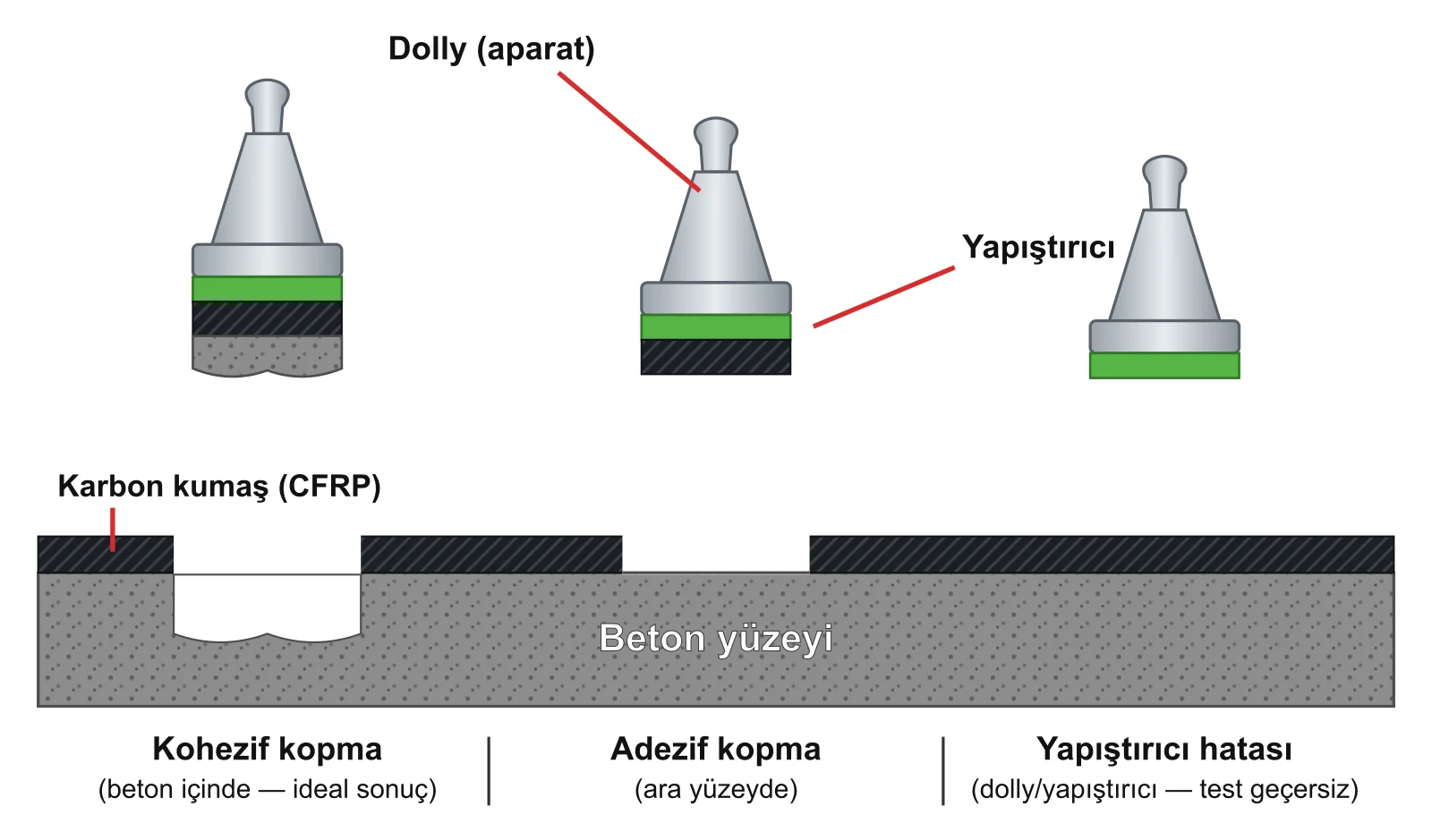

ACI 440.2R-17 tasarım kılavuzu, FRP güçlendirme uygulamalarında beton yüzey çekme dayanımının en az 1.4 MPa olmasını şart koşar. Sorun betonda değildi — beton pull-off değeri yeterliydi. Sorun, epoksinin formülasyonundaydı. Denetim mekanizması olmayan bir üreticide epoksi reçine/sertleştirici oranının partiden partiye kayması, sahada performans düşüşü olarak geri döner.
Sonuç? Tüm uygulama sökülüp yeniden yapıldı.
TSE Belgesinin Farkı
TSE belgesine sahip bir epokside bu senaryonun yaşanma ihtimali çok daha düşük. Neden? Çünkü reçine/sertleştirici karışım oranı, viskozite değerleri ve pot ömrü gibi parametreler üretim hattında kayıt altına alınıyor ve denetleniyor. Üretici, her parti için aynı formülasyonu kullandığını belgelemek zorunda.
Maliyet hesabı yapan meslektaşlarıma şunu sormak lazım: belgesiz ürünle tasarruf ettiğiniz %15-20'lik fiyat farkı, uygulamayı baştan yapma maliyetini karşılar mı?
Periyodik Gözetim: Belge Alındıktan Sonra Ne Oluyor?
TSE ürün belgesinin geçerlilik süresi 1 yıldır. Her yıl belge yenileme sürecinde TSE denetçileri tekrar gelir. Ara kontrol denetimlerinde üretim yerinden ve gerektiğinde piyasadan numune alınır, testler tekrarlanır.
Bir nokta daha: TSE denetimlerinde "can ve mal güvenliğini doğrudan etkileyen uygunsuzluklar" tespit edildiğinde numune bile alınmaz — doğrudan olumsuz rapor düzenlenir. Yapısal güçlendirmede kullanılan karbon fiber ürünler, tanım gereği can güvenliğini doğrudan etkileyen ürünlerdir. Denetçinin tolerans eşiği sıfıra yakındır.
Bu periyodik gözetim mekanizması, belgesiz üretim yapan firmalardan temel ayrım noktasıdır. Belgesiz bir firma, bugün kaliteli üretim yapıyor olabilir. Ama altı ay sonra hammadde tedarikçisini değiştirdiğinde, dokuma parametrelerini revize ettiğinde veya epoksi formülasyonunda maliyet düşürmeye gittiğinde — bunu kimse denetlemiyor.
Sahadan Bir Not: Dokuma Gramajı ve İzlenebilirlik
İstanbul Fatih'te bir tarihi yapı güçlendirme projesinde 200 g/m² karbon mesh kumaş kullanmamız gerekti. Yığma taş duvar üzerine uygulama yapılacaktı, karbon mesh gerektiriyordu.
Piyasada aynı gramajı iddia eden aynı fiyatta başka ürünler de vardı. Fark şurada ortaya çıktı: bazı ürünlerde lif dağılımı homojen değildi — kumaşın bazı bölgelerinde lif yoğunluğu belirgin şekilde düşüktü. Bunu tespit etmek gözle kolay değil; ancak metrekare ağırlık ölçümü yapınca fark %8-12 arasında çıkıyordu. Uygulayan firma bunu fark edince diğer firmanın malını iade edip bizim ürünlerimize döndü.
TSE denetiminden geçmiş bir üründe bu tür tutarsızlık kabul edilemez. Çünkü üretim hattındaki gramaj kontrol kayıtları denetleniyor, parti bazında sapma limitleri tanımlı ve aşıldığında ürün "uygunsuz" olarak işaretlenmek zorunda.
Parti Numarası ve İzlenebilirlik
Bizim GAMA MESH-24 200 ürünü tam da bu tür projeler için geliştirildi. Her rulo üzerinde parti numarası var ve bu parti numarası, kullanılan karbon lif lotundan dokuma makine parametrelerine kadar geriye doğru izlenebilir. Bunu garanti eden şey TSE'nin periyodik gözetim denetimi. Ürünü karbon kumaş sayfamızda detaylıca inceleyebilirsiniz.
TSE onaylı karbon fiber ürünlerimizin teknik veri sayfalarını inceleyin.
Ürünleri İnceleyin →TBDY 2018 ve Belgelendirilmiş Mekanik Değerler
TBDY 2018 Türkiye Bina Deprem Yönetmeliği, mevcut yapıların güçlendirilmesinde kullanılacak malzemelerin "belgelendirilmiş mekanik özelliklerine" dayalı hesap yapılmasını öngörüyor. Statik proje müellifi, hesaplarında kullandığı çekme dayanımı ve elastik modül değerlerini bir belgeye dayandırmak zorunda — "üretici beyan ediyor" yeterli değil.
AFAD Türkiye Deprem Tehlike Haritası üzerinden yüksek tehlike bölgesinde çıkan bir bina için güçlendirme projesinde, malzeme belgelerine yapı denetim firması da belediye teknik ekibi de bakacaktır. Belgesiz malzeme kullanıldığı tespit edildiğinde proje onayı verilmez — verilmiş onay geri çekilebilir.
TSE belgesinin bu süreçteki rolü çift katmanlı: birincisi, ürünlerin bağımsız laboratuvarda doğrulanmış olduğunu kanıtlar. İkincisi — ve çoğu kişinin atladığı kısım — üretim sürecinin kontrol altında olduğunu, yani belgedeki değerlerin her partide geçerli kalacağını güvence altına alır.
Belge Doğrulama: 3 Dakikalık Kontrol

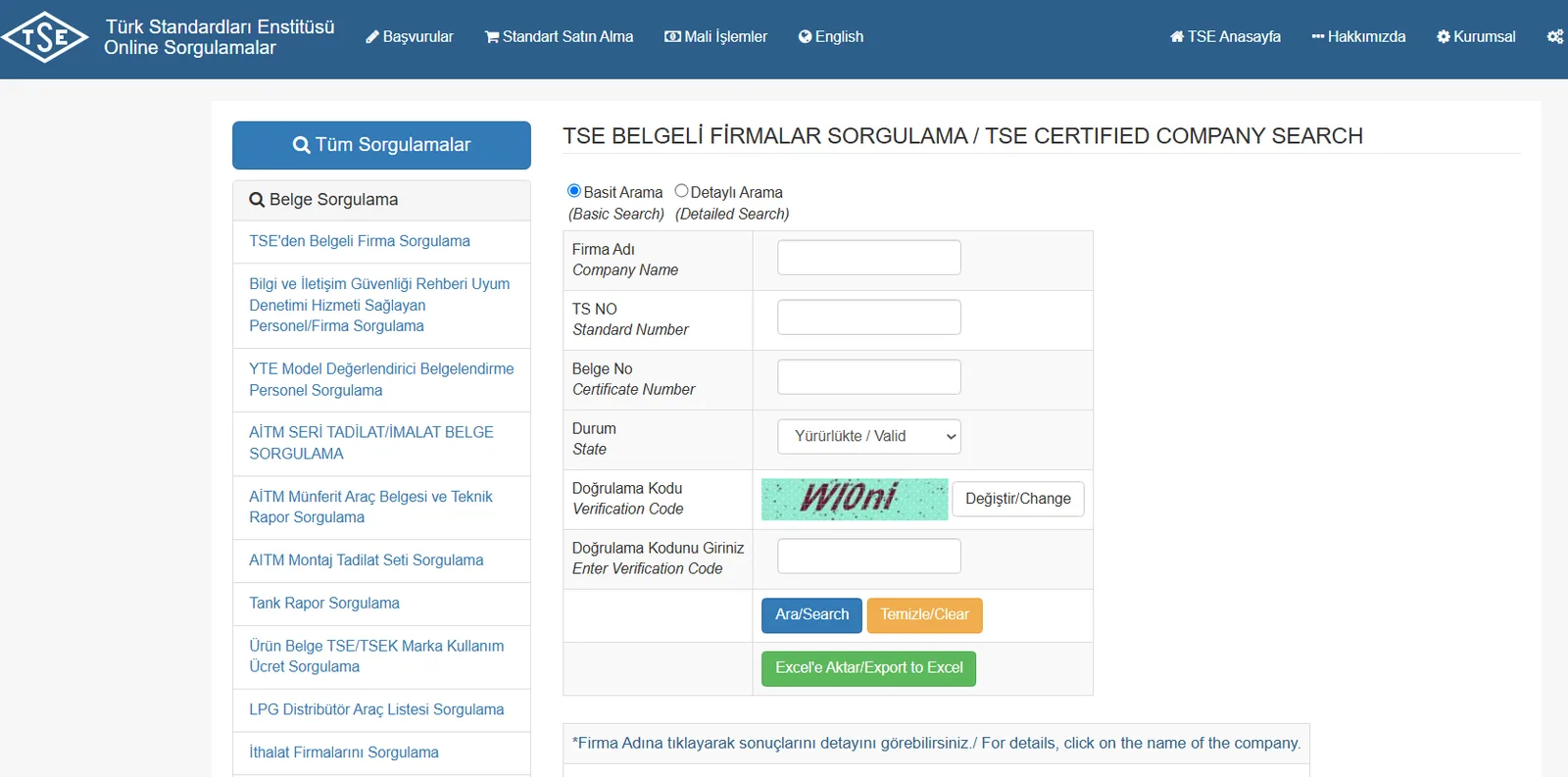

Bir karbon fiber ürününün TSE belgesini doğrulamak basit — ama çoğu kişi yapmıyor. TSE'nin resmi web sitesinden belge numarasıyla sorgulama yapabilirsiniz.
Dikkat etmeniz gereken üç nokta: birincisi, belgenin aktif olup olmadığı — askıya alınmış belgelere sahada rastlıyoruz. İkincisi, belgenin kapsamı — bir firma karbon kumaş için TSE belgesi almış olabilir ama epoksi sistemleri aynı belge kapsamında olmayabilir. Üçüncüsü, belge tarihi — periyodik gözetimden geçmemiş, süresi dolmuş bir belge geçersizdir.
500+ projede edindiğimiz deneyimle şunu söyleyebiliriz: belge sorgulama alışkanlığı, sahada yaşanacak sürprizlerin önüne geçmenin en ucuz yolu. Gama Metalurji'nin tüm belgelerini sertifikalar sayfamızda açık erişimle paylaşıyoruz.
Ücretsiz teknik danışmanlık almak ve projenize uygun ürün seçimi için teklif alın.
Teklif Alın →Kısa Özet
TSE 13896 belgesi, karbon fiber güçlendirme ürünlerinde "laboratuvar sonucu olumlu" demekten çok daha fazlası. Hammadde girdi kontrolü, parti numarası izlenebilirliği, üretim hattı proses takibi ve periyodik gözetim denetimleriyle bir üretim güvence zinciri kurar. Fiyat odaklı karar verme, sahada geri dönüşü pahalı olan hatalara yol açar. Projenizin her aşamasında — malzeme seçiminden uygulamaya, yapı denetiminden belediye onayına — belge dosyanız sizin güvencenizdir.
Sık Sorulan Sorular
TSE 13896 nedir ve ne kapsar?
TSE 13896, karbon fiber güçlendirme sistemleri için Türk Standardları Enstitüsü tarafından belirlenen ürün standardıdır. Sadece laboratuvar test sonuçlarını değil, üretim yeri denetimini, hammadde girdi kontrolünü, parti numarası takibini ve periyodik gözetim ziyaretlerini de kapsar. Belge geçerlilik süresi 1 yıldır ve her yıl yenileme denetiminden geçilmesi zorunludur.
TSE ürün belgesi üretim sürecinde neyi kontrol eder?
TSE denetçileri üretim yerinde altı temel alanı kontrol eder: hammadde girdi kontrolü (tedarikçi uygunluk sertifikaları, lot doğrulaması), üretim proses kontrolü (lif gerginliği, gramaj, sıcaklık kayıtları), parti numarası takibi (izlenebilirlik), rutin kalite kontrol testleri, uygunsuz ürün yönetimi ve depolama/taşıma koşulları.
Karbon fiber güçlendirmede parti numarası takibi neden gerekli?
Parti numarası takibi, her rulonun hangi hammadde lotundan, hangi tarihte ve hangi makine parametreleriyle üretildiğinin geriye doğru izlenebilmesini sağlar. Sahada bir sorun tespit edildiğinde kök neden analizi yapılabilmesi ve aynı partideki diğer ürünlerin takip edilebilmesi için bu izlenebilirlik zorunludur.
Belgesiz karbon fiber kullanmanın riskleri nelerdir?
Belgesiz ürünlerde üretim süreci denetlenmediğinden hammadde kalitesi, dokuma gramajı ve epoksi formülasyonu partiden partiye değişebilir. Sahada performans tutarsızlıkları, düşük yapışma dayanımı ve erken delaminasyon riski artar. Ayrıca TBDY 2018 kapsamında belgelendirilmiş mekanik değerler olmadan güçlendirme hesabı yapılamaz ve yapı denetim onayı alınamaz.
TSE belgesi nasıl doğrulanır?
TSE'nin resmi web sitesinden (tse.org.tr) belge numarasıyla sorgulama yapılabilir. Dikkat edilmesi gereken üç nokta vardır: belgenin aktif olup olmadığı (askıya alınmış belgelere sahada rastlanıyor), belgenin kapsamı (karbon kumaş için alınmış belge epoksi sistemlerini kapsamayabilir) ve belge tarihi (periyodik gözetimden geçmemiş, süresi dolmuş belge geçersizdir).
Kaynaklar ve Standartlar
Dr. Müh. Barış DARYAL
Gama Metalurji Teknik İçerik
