Yapı Güçlendirmede Epoksinin Rolü: Sistem Testi Yapılmış Epoksi Neden Fark Yaratır?

Karbon Fiber Kumaş Tek Başına Bir Güçlendirme Malzemesi mi?

Sahada sıklıkla duyduğumuz bir cümle var: "Karbon kumaşı aldık, epoksiyi de başka yerden temin ettik." Bu yaklaşım, ilk bakışta maliyet avantajı gibi görünür. Ama işin teknik boyutuna girdiğinizde, ortaya çıkan risklerin maliyeti, tasarruf edilen birkaç bin liranın çok üzerinde kalır.

Neden mi?

Karbon fiber kumaş — ister tek yönlü (UD) ister çift yönlü (BIAX) olsun — kendi başına yapısal bir eleman değildir. Çekme dayanımı ≥4200 N/mm² olan bu lifler, ancak uygun bir epoksi reçinesiyle betona yapıştırıldığında ve liflerin arasını doyurduğunda kompozit bir sistem oluşturur. FRP kavramının "Polymer" kısmı tam da bu epoksi matrisini ifade eder. Lifleri bir arada tutan, beton yüzeyine bağlayan, yükleri lifler boyunca dağıtan bileşen epoksidir.

Sistem Olarak Çalışma Zorunluluğu

Biz bunu üretim sürecinde her gün gözlemliyoruz. Aynı karbon kumaşı farklı epoksilerle test ettiğimizde, kompozit sistemin çekme dayanımı, eğilme kapasitesi ve yapışma performansı dramatik biçimde değişiyor. İki bileşen bir bütün olarak çalışmadığında, güçlendirme projeniz kağıt üzerinde doğru görünse bile sahada sorun yaşarsınız.

Epoksi Matrisin Görevleri: Sadece "Yapıştırıcı" Değil

Epoksiyi sıradan bir yapıştırıcı olarak düşünmek, sektördeki en yaygın yanılgılardan biri. Yapı güçlendirmede kullanılan epoksi reçineleri, birden fazla mühendislik işlevi üstleniyor.

Yük Transferi ve Kesme Yolu Oluşturma

Karbon fiber kumaş veya plaka, betondan gelen yükleri lif doğrultusunda taşımak üzere tasarlanır. Ancak bu yükün betondan liflere aktarılması gerekir. Bu aktarım, epoksi reçinesi üzerinden gerçekleşir. ACI 440.2R-17 kılavuzunda yapıştırıcı, beton alt tabakası ile FRP laminat arasında kesme yükü yolunu (shear load path) sağlayan bileşen olarak tanımlanır. Epoksinin kesme dayanımı yetersizse, karbon lifleri ne kadar güçlü olursa olsun yük aktarımı gerçekleşmez.

Kayseri'de 2022'de incelediğimiz bir projede tam da bunu gördük. Müteahhit, piyasadan temin ettiği genel amaçlı bir yapı epoksisini CFRP kumaş uygulamasında kullanmıştı. Pull-off testinde epoksi-beton arayüzünden kopma meydana geldi — beton yüzeyinde değil. Yapışma dayanımı 0.8 N/mm² civarında ölçüldü. Oysa minimum beklenti 1.4 N/mm²'dir. Sonuç? Tüm uygulama sökülüp yeniden yapıldı.

Liflerin Doyurulması ve Korunması

Islak yatırma (wet lay-up) yönteminde epoksi, kuru karbon kumaşın liflerinin arasına nüfuz ederek onları tamamen doyurur. Bu doyurma işlemi iki açıdan belirleyicidir. Birincisi, liflerin birlikte çalışarak yükü eşit dağıtmasını sağlar. Doyurulamamış bölgelerde yük dağılımı bozulur ve erken lif kopmasına yol açar. İkincisi, kürlenmiş epoksi matrisi karbon lifleri çevresel etkilerden — nemden, UV'den, alkali ortamdan — korur.

Bir detay daha var: epoksinin viskozitesi. Çok kalın bir reçine liflerin arasına yeterince nüfuz edemez. Çok ince bir reçine akar, homojen doyurma sağlayamaz. Gama Metalurji'nin GAMA EQ-STR Kumaş Epoksi ürünü, 30–35 N/mm² çekme dayanımına ve 3.8 N/mm² beton yapışma değerine sahip olacak şekilde formüle edilmiştir. Bu değerler karbon kumaş ürünlerimizle birlikte test edilerek doğrulanmış sistem verileridir.

Çatlak Onarımı ve Enjeksiyon

Güçlendirme öncesi yapıda mevcut çatlaklar varsa, önce bunların onarılması gerekir. Düşük viskoziteli enjeksiyon epoksileri, kılcal çatlakların içine nüfuz ederek monolitik yapıyı yeniden oluşturur. GAMA EQ-STR Çatlak Enjeksiyon Epoksi, 250–350 mPa.s viskoziteyle 0.1 mm'ye kadar ince çatlakları doldurabilir.

Gözden kaçan bir şey var: çatlak enjeksiyonu ayrı bir işlem gibi görünse de, sonrasında yapılacak CFRP uygulamasının başarısını doğrudan etkiler. Yetersiz onarılmış bir çatlak, epoksi-beton arayüzünde zayıf nokta oluşturur. Deprem anında yükler o noktada yoğunlaşır ve delaminasyon başlar.

"Sistem Testi" Ne Anlama Geliyor?

İşte yazının can alıcı noktasına geldik.

Yapı güçlendirmede "sistem testi" kavramı, karbon fiber kumaş veya plakanın ve emdirme/yapıştırma epoksisinin ayrı ayrı değil, birlikte test edilmesi anlamına gelir. ACI 440.2R-17'nin yaklaşımı nettir: FRP sistemi bir bütün olarak değerlendirilmeli ve üretici, sistemin kompozit performans verilerini birlikte test edilmiş haliyle raporlamalıdır.

Neden bu kadar ısrar ediliyor? Çünkü karbon lifin mekanik özellikleriyle epoksi matrisin mekanik özellikleri, kompozit haline geldiklerinde birbirini etkiler. Kuru karbon kumaşın çekme dayanımı ≥4200 N/mm² olabilir. Ama bu değer tek başına lif özelliğidir — epoksiyle birleştirildiğinde lif hacim oranı, reçinenin lifleri ne oranda doyurduğu ve arayüz bağ kalitesi nihai sistem performansını belirler.

Peki Farklı Markaları Karıştırırsanız Ne Olur?

İstanbul Bağcılar'da 2023 yılında bir yapı denetim firmasının teknik raporunu inceleme fırsatımız oldu. Müteahhit, A firmasının karbon kumaşını B firmasının epoksisiyle uygulamış. Uygulama görsel olarak düzgün görünüyordu. Ancak 7 gün sonra yapılan pull-off testlerinde 6 numuneden 4'ünde epoksi-lif arayüzünden kopma meydana geldi. Kopma değerleri 1.0–1.3 N/mm² arasındaydı.

Sorunun kaynağı, epoksinin o spesifik karbon kumaşın lif yapısına uygun viskozite ve ıslatma karakteristiğine sahip olmamasıydı. Reçine liflerin arasına yeterince nüfuz edememiş, doyurma tamamlanamamıştı. Sonuç: delaminasyon riski.

Üretici olarak biz, her karbon kumaş-epoksi kombinasyonumuzu İstanbul Teknik Üniversitesi laboratuvarlarında test ettiriyoruz. Aradaki fark, bir mühendis için projenin güvenliği anlamına gelir.

Hangi Testler Yapılır ve Neden Önemlidir?

CFRP güçlendirme sistemi için uygulanan testleri üç katmanda düşünebiliriz: malzeme seviyesi, sistem seviyesi ve saha seviyesi.

Malzeme Seviyesi Testleri

Karbon kumaş için ASTM D3039 çekme testi temel referanstır. Bu test, kumaşın lif doğrultusundaki çekme dayanımını ve elastik modülünü belirler. Epoksi için ise çekme, eğilme ve beton yapışma testleri ayrı ayrı uygulanır.

Ancak bu testler tek başına yeterli değildir. Bir karbon kumaşın ASTM D3039'a göre ≥4200 N/mm² çekme dayanımı göstermesi, o kumaşın herhangi bir epoksiyle aynı performansı vereceği anlamına gelmez.

Sistem Seviyesi Testleri

Kritik ayrım burada başlıyor. Sistem seviyesi testlerinde, karbon kumaş ve epoksi birlikte bir beton numune üzerine uygulanır ve bu kompozit sistemin performansı ölçülür.

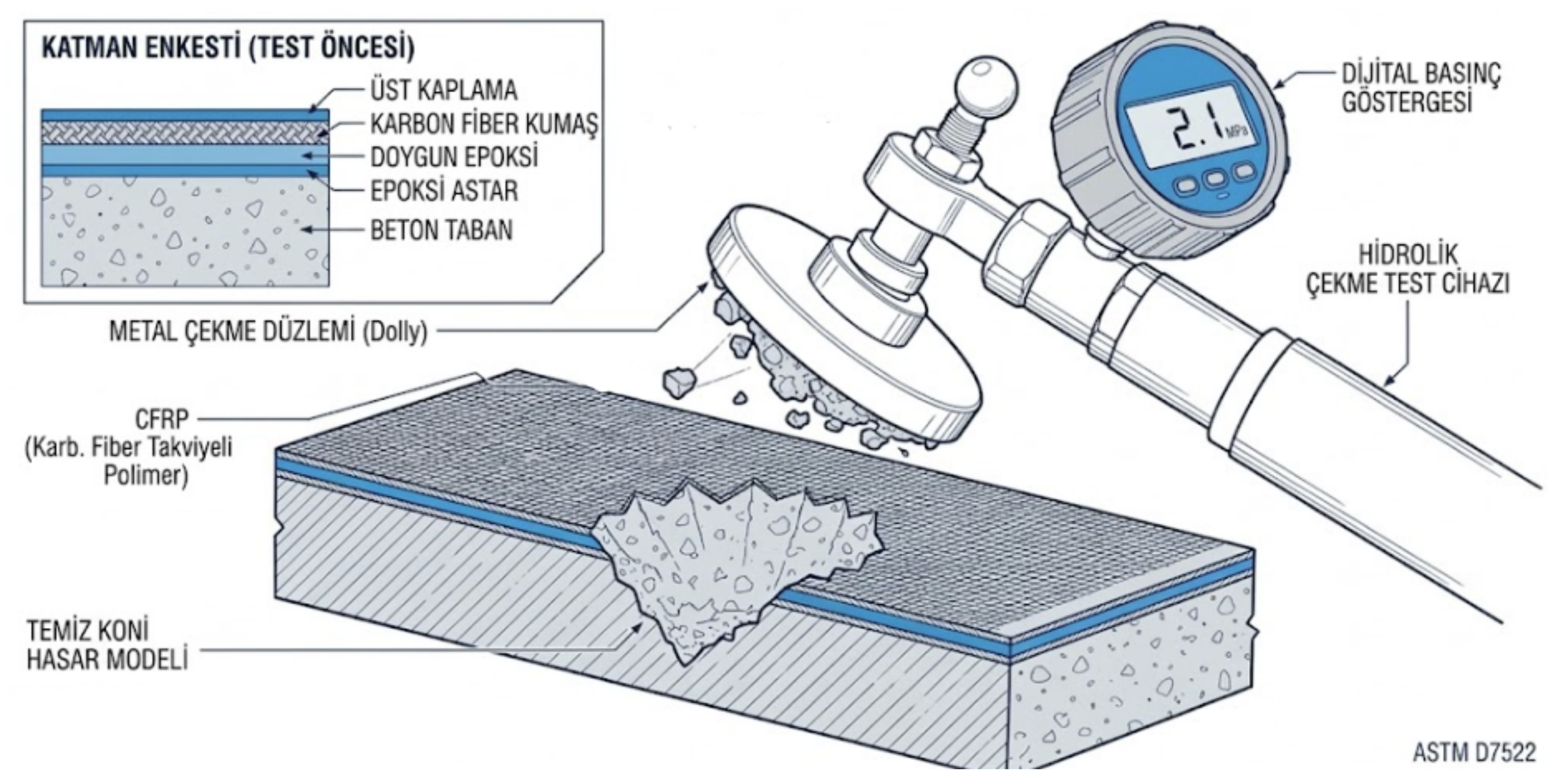

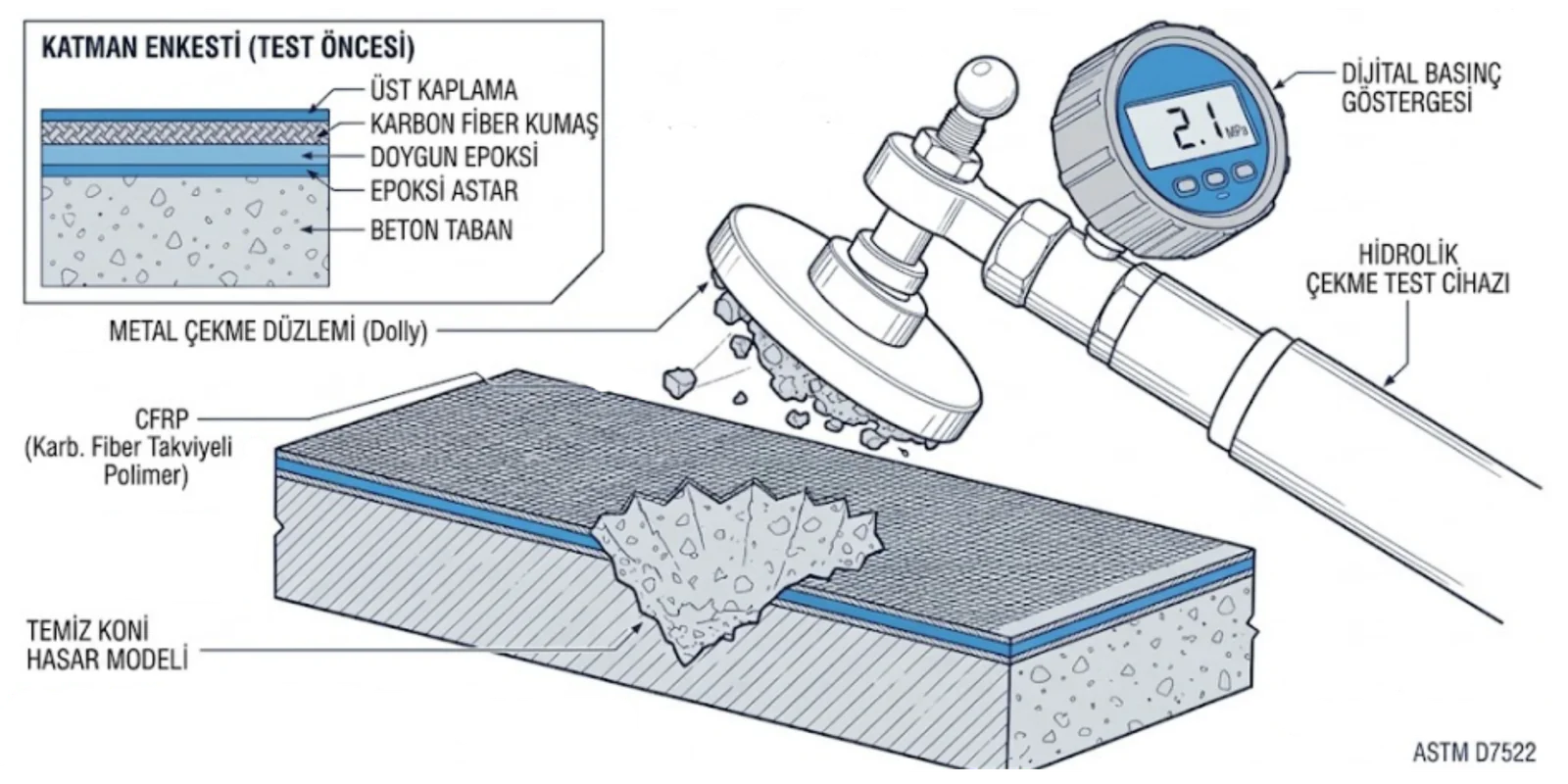

ASTM D7565 — kompozit laminatın çekme özellikleri için standart test yöntemidir. Elde edilen değerler, tasarım hesaplarında kullanılacak "gerçek" değerlerdir. ASTM D7522 ise yapıştırılmış FRP sistemlerinin beton alt tabakayla olan yapışma dayanımını ölçen pull-off testidir. Kopma modunun analizi çok şey anlatır: ideal senaryoda kopma betonun kendi içinde gerçekleşir. Epoksi-beton veya epoksi-lif arayüzünden kopma ise sistemde zayıflık olduğuna işaret eder.

Saha Seviyesi Kontrolleri

Uygulama tamamlandıktan sonra sahada yapılan pull-off testleri, projenin kalite kontrolünü sağlar. TBDY 2018 kapsamında güçlendirme projelerinin mühendislik gözetiminde yürütülmesi ve kalite kontrol prosedürlerinin uygulanması beklenir. Sahada minimum 1.4 N/mm² yapışma dayanımı, ACI 440.2R-17'nin öngördüğü alt sınırdır.

Deneyimimizde, sistem testi yapılmış ürünlerle gerçekleştirilen uygulamalarda saha pull-off testlerinin %95'inde "betondan kopma" modu elde ediyoruz. Farklı markaların karıştırıldığı projelerde ise bu oran %60–70'lere düşebiliyor.

Epoksi Seçiminde Dikkat Edilmesi Gereken Teknik Parametreler

Her güçlendirme uygulaması aynı epoksiyi gerektirmez. Kumaş emdirme, plaka yapıştırma, çatlak enjeksiyonu ve yüzey astarlaması için farklı formülasyonlar gerekir.

Bir parametreyi özellikle vurgulamamız gerekiyor: pot ömrü. Sıcak yaz aylarında 35°C ortam sıcaklığında bazı epoksilerin pot ömrü 5 dakikaya kadar düşer. Daha karışımı yapıştırma yüzeyine süremeden jelleşme başlar. Kumaş epoksimizin pot ömrü 15–30 dakika arasında, sıcaklığa bağlı olarak. Sahada "küçük partiler halinde karıştır, hemen uygula" kuralı geçerli.

Saha Hatası Dosyası: Yanlış Epoksi Seçiminin Bedeli

Adana'da 2021'de bir konut projesinde yaşanan olayı aktarmak istiyoruz. 8 katlı bir binanın kolon güçlendirmesinde, uygulama firması karbon kumaşı doğru seçmişti — 300 g/m² tek yönlü, uygun gramajda. Ama epoksiyi "daha ekonomik" diye farklı bir tedarikçiden almıştı. Üstelik o epoksi, plaka yapıştırma epoksisiydi; kumaş emdirme epoksisi değil.

Plaka epoksisi daha yoğundur (GAMA EQ-STR Plaka Epoksi yoğunluğu 1.8, kumaş epoksisinin yoğunluğu 1.3). Liflerin arasına nüfuz etmesi zorlaşır. Sonuç: kumaşın alt yüzü epoksiyle doymuş gibi görünüyor, ama liflerin iç katmanlarında kuru bölgeler kalmış. Termal kamera ile yapılan incelemede lamina boyunca düzensiz ısı dağılımı tespit edildi — homojen olmayan doyurmanın tipik bir göstergesi.

Sonuç ve Maliyet

O projede 14 kolonun güçlendirmesi iptal edilip yeniden yapıldı. Maliyet? "Tasarruf edilen" epoksi farkının yaklaşık 8 katı. Zaman kaybı, iş gücü maliyeti ve müteahhitin itibar kaybı cabası.

Uluslararası Standartlar Ne Diyor?

Konuyu sadece kendi deneyimimizle sınırlı tutmak istemiyoruz.

American Concrete Institute (ACI) tarafından yayımlanan ACI 440.2R-17, FRP güçlendirme sistemleri için en kapsamlı tasarım kılavuzudur. Temel prensiplerinden biri: tasarımda kullanılacak mekanik özellikler FRP sistem üreticisinden alınmalı ve bu özellikler sistem bazında (fiber + reçine birlikte) test edilmiş değerler olmalıdır.

Avrupa yakasında fib Bulletin 14 ve Bulletin 90, benzer gereklilikleri ortaya koyar. Türkiye'de ise TSE TS 13896 standardı, karbon fiber güçlendirme sistemleri için belgelendirme gerekliliklerini belirler — ürünlerin hem ayrı ayrı hem de sistem olarak test edilmesi ve belgelendirilmesi beklenir.

Biz Gama Metalurji olarak TSE 13896, ISO 9001:2015, CE ve ETA belgelerine sahibiz. Ürünlerimiz İstanbul Teknik Üniversitesi laboratuvarlarında test edilmiştir. Tüm belgeleri sertifikalar sayfamızda inceleyebilirsiniz.

Epoksi Uygulamasında En Sık Yapılan 5 Hata

1. Yüzey hazırlığını atlamak veya yetersiz yapmak. Beton yüzeyindeki sıva, boya, toz veya yağ kalıntıları epoksinin betona yapışmasını engeller. Kumlama veya taşlama ile yüzey hazırlığı yapılmadan uygulanan CFRP, ilk yükleme altında soyulur. Beton yüzeyinin minimum çekme dayanımının 1.5 N/mm² olması gerekir.

2. Karışım oranına uymamak. İki bileşenli epoksilerde A ve B bileşenlerinin belirtilen oranda karıştırılması zorunludur. "Biraz fazla sertleştirici koyarsam daha çabuk donar" düşüncesi, yetersiz çapraz bağlanmaya ve düşük mekanik özelliklere yol açar. Gama Metalurji epoksi setleri her zaman doğru oranda paketlenmiş halde gelir.

3. Nemli yüzeye uygulama yapmak. Nem, epoksinin polimerizasyonunu bozar. Kürleme sırasında kabarcık oluşumuna, düşük yapışma dayanımına ve delaminasyona neden olur. Serbest su varlığında hiçbir epoksi düzgün çalışmaz.

4. Yetersiz doyurma (impregnasyon). Kumaş uygulamasında liflerin tamamen epoksiyle doyurulması gerekir. Kuru bölgeler, kompozit laminanın en zayıf noktalarıdır. Doyurma kontrolü için şeffaf film üzerine kumaşı çevirip alt yüzün homojen ıslandığını doğrulamak basit ama etkili bir yöntemdir.

5. Pot ömrünü aşmak. Jelleşmeye başlamış epoksiyi uygulama yüzeyine sürmek, düşük yapışma ve eksik kürlenme demektir. Jelleşme başladıysa o parti çöpe gider — zorlamayın.

Doğru Sistem, Doğru Sonuç: Bir Mühendis İçin Ne Anlama Gelir?

TBDY 2018 kapsamında mevcut yapıların performans değerlendirmesi yapılırken, güçlendirme elemanlarının tasarım değerleri kritik girdilerdir. Bu değerlerin güvenilir olması, ancak sistem testi yapılmış ürünlerle mümkün olur.

Gama Metalurji olarak, 2009'dan bu yana 500'ü aşkın projede edindiğimiz deneyimle şunu net söyleyebiliyoruz: karbon kumaşınız ne kadar iyi olursa olsun, uyumsuz bir epoksiyle eşleştirildiğinde performansı düşer. Sistem testi yapılmış, belgelendirilmiş ve sahada kanıtlanmış bir çözüm kullanmak, mühendislik sorumluluğunun gereğidir.

Geçen ay Ankara'da bir yapı denetim firmasının teknik müdürüyle sohbet ediyorduk. "En pahalı malzeme, yanlış uygulanan malzemedir" dedi. Haklıydı.

Sık Sorulan Sorular
