Yığma (Kâgir) Binalarda Deprem Güçlendirmesi: Karbon Mesh ve Geleneksel Yöntemler

Yığma — mühendislik dilindeki adıyla kâgir — bina, yükü kolon ve kirişlerin değil bizzat duvarların taşıdığı yapı türüdür. Tuğla, taş, briket veya kerpiç duvarlar hem bölme elemanı hem taşıyıcı sistemdir. Türkiye'de bu stok sanıldığından büyük: Anadolu'nun ilçe ve köylerinde, eski şehir merkezlerinde ve tarihi dokuda milyonlarca yığma bina bugün de kullanılıyor. Bu rehberde yığma binanın depremde nasıl davrandığını, TBDY 2018'in konuya bakışını, karbon mesh sistemiyle güçlendirmeyi ve geleneksel yöntemlerle karşılaştırmasını anlatacağız.

Ölçek hakkında bir fikir verelim. DİE'nin (bugünkü TÜİK) 2000 Bina Sayımı, Türkiye bina stokunun yaklaşık yarısını (%51) yığma sınıfında kaydetmişti; sonraki çeyrek yüzyılın betonarme ağırlıklı yapılaşması bu payı düşürdü ama stoku ortadan kaldırmadı. 2023 depremlerinden etkilenen illerin 2001 öncesi bina stokunda da taşıyıcı sistem ağırlıklı olarak yığmaydı (Eroğlu Azak ve Ay, 2023). Kırsal konutun, eski ilçe merkezlerinin ve tarihi çarşıların önemli bölümü bugün de bu sınıfta.

Önce davranışı anlamak gerekiyor. Çünkü yığma binada "neyi güçlendirdiğiniz", betonarmeden farklı bir soruya cevap verir.

Yığma Bina Depremde Nasıl Davranır?

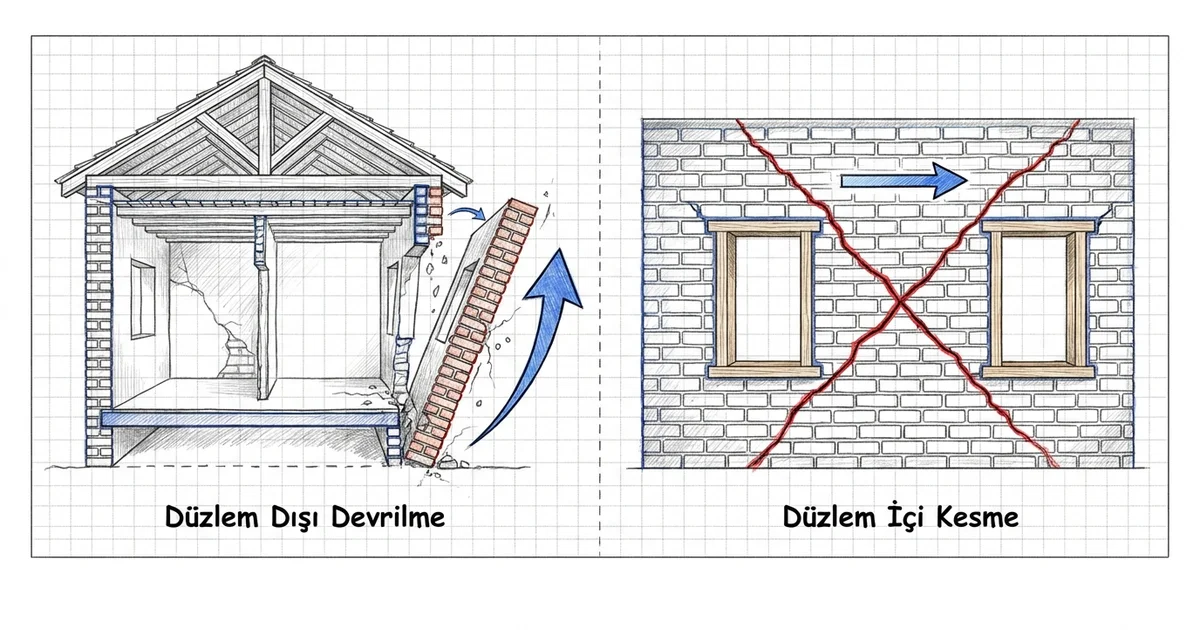

Yığma duvar basınca dayanıklı, çekmeye karşı ise zayıf bir elemandır. Deprem yükü duvara iki farklı doğrultuda gelir ve iki farklı hasar mekanizması üretir:

Düzlem-dışı devrilme — yani duvarın, kendi düzlemine dik gelen sarsıntıyla dışa doğru yatması ya da devrilmesi. Döşemeyle yeterince bağlanmamış, üst kotu serbest veya hatılsız — yani duvarları çepeçevre bağlayan yatay kuşağı olmayan — duvarlarda en sık görülen göçme biçimidir. Duvar bir kitap rafı gibi öne devrilir; çatı ve döşeme desteğini kaybeder.

Düzlem-içi kesme — duvarın kendi düzlemi doğrultusunda zorlanmasıyla oluşan çapraz (X biçimli) çatlaklardır. Pencere ve kapı boşluklarının köşelerinden başlar, harç derzlerini izleyerek ilerler. Duvar taşıma gücünü kademeli kaybeder.

Bu ikisine iki yardımcı mekanizma eşlik eder: köşe ayrılması (birbirine dik duvarların birleşim düşeyinde ayrışması) ve döşeme–duvar bağlantısının kopması. Ahşap döşemeli eski yığma binalarda döşeme, duvarları bir arada tutan rijit bir diyafram — yani katı bir tabla — gibi çalışamaz; her duvar depremi tek başına karşılar.

2023 Kahramanmaraş depremleri bu tabloyu sahada bir kez daha gösterdi. Bölgede 300 bini aşkın binayı kapsayan hasar taraması, yığma ve kerpiç yapılarda ağır hasar ve göçme oranlarının betonarme, çelik ve prefabrike sistemlerden yüksek olduğunu raporladı (Yilmaz vd., 2024). Sebebi yapısal kusur tek başına değil; bu binaların büyük bölümü hiçbir mühendislik hizmeti almadan, yerel ustalıkla inşa edildi.

Peki bu stok kaderine mi terk edilecek?

Hayır.

Uygun koşullardaki yığma binalar, doğru teşhisle ve performans analizinin gösterdiği yöntemle güçlendirilebilir — birçok durumda bina boşaltılmadan.

TBDY 2018 Yığma Binalar İçin Ne Diyor?

Türkiye Bina Deprem Yönetmeliği (TBDY 2018), yığma yapıları iki ayrı yerde düzenler. Bölüm 11 yeni yapılacak yığma binaların tasarım kurallarını verir; Bölüm 15 ise mevcut binaların deprem performansının değerlendirilmesini ve güçlendirme tasarımını kapsar.

TBDY 2018, Madde 15.1.2: "Mevcut ve güçlendirilen yığma binaların kapasite hesabı, Bölüm 11'deki esaslar çerçevesinde yapılacaktır. Ancak mevcut yığma binaların bilgileri bu Bölüm'e göre derlenecektir."

İki bölümün ayrımı pratikte şu anlama gelir. Bölüm 11'deki kurallar — duvar malzemesi sınıfları, minimum duvar kalınlıkları, hatıl şartları, kat sınırlamaları — yeni yapılacak yığma bina içindir. Elinizdeki 50 yıllık taş ev bu kurallara göre "uygunsuz" çıkabilir; bu tek başına yıkım kararı değildir. Mevcut binanın bilgileri Bölüm 15'e göre derlenir ve bilgi düzeyi belirlenir. Kapasite hesabı ise yukarıdaki maddenin dediği gibi Bölüm 11 esaslarıyla yapılır; taşıyıcı duvar etkin rijitlikleri, Madde 11.3.5 uyarınca brüt rijitliğin %50'si alınarak hesaba katılır. Sonuçta duvarların kesme dayanımı deprem talebiyle karşılaştırılır ve binanın hasar durumu buna göre sınıflandırılır.

Mevcut bir yığma binada süreç şöyle işler: bina rölövesi — yani yapının ölçülü mevcut durum çizimi — çıkarılır, duvar malzemesi ve harç dayanımı yerinde deneylerle belirlenir, taşıyıcı duvar düzeni modellenir ve değerlendirme bu hesap üzerinden yapılır. Yöntemi katalog değil, bu analiz seçer.

Burada dürüst olmak gerekiyor: her yığma bina güçlendirilemez. Harcı tamamen çözülmüş, duvar kesiti yetersiz veya temel sorunu olan binalarda güçlendirme ekonomik ya da teknik olarak anlamsız kalabilir. Hangi yapıların aday olduğunu hangi binalarda güçlendirme yapılabilir yazımızda ayrıntılı inceledik.

Karbon Mesh ile Yığma Duvar Güçlendirme

Karbon mesh, iki yönlü örgülü karbon elyaf ağıdır; yığma duvara sıva katmanı içinde uygulanır. Sistemin mantığı basit: çekmeye zayıf duvara, çekme dayanımı çok yüksek ince bir ağ giydirmek. Uluslararası literatürde bu sistem FRCM (lif donatılı çimento esaslı matris) veya TRM (tekstil donatılı harç) adıyla geçer; tasarım tarafında yığma yapılar için ACI 549.6R kılavuzu ve İtalyan CNR-DT 215 talimatı bu sistemlere ayrılmıştır.

Gama Metalurji olarak bu segment için GAMA MESH-24 200 karbon mesh kumaşını üretiyoruz: 200 g/m² ağırlığında, ≥4200 N/mm² çekme dayanımına ve ≥240.000 N/mm² elastisite modülüne sahip karbon elyaftan üretilmiş, 1000 mm eninde kaplamalı karbon mesh. Düşük gramajı sayesinde duvara minimum kalınlık ekler; sıva katmanı içinde kalır ve cephe görünümünde belirgin bir değişiklik yaratmaz.

Mesh sistemin duvara katkısı iki yönlüdür:

1. Düzlem-içi: Çapraz çatlak doğrultusunu dik kesen elyaf ağı, duvarın kesme kapasitesini artırır. Tekstil donatılı harç ailesiyle yapılan hakemli deneyler, duvar malzemesine bağlı olarak düzlem-içi kapasitede %33 (pişmiş tuğla) ile %170 (tüf taşı) arasında artış ölçtü — deney, cam elyaf TRM'nin duvarın iki yüzüne uygulandığı kurgudaydı (Donnini vd., 2021). Karbon esaslı mesh, aynı ailenin daha yüksek çekme dayanımlı üyesidir.
2. Düzlem-dışı: Duvar yüzeyine yayılan ağ, devrilme doğrultusundaki eğilmede çekme bölgesini donatır; duvarın parçalanıp dökülmesini geciktirir ve parça savrulmasını sınırlar.

Uygulama Adımları

Yığma duvarda karbon mesh uygulaması tipik olarak şu sırayla ilerler:

1. Mevcut sıvayı taşıyıcı duvar yüzeyine kadar kaldırıyoruz; derzleri açıp yüzeyi temizliyoruz.
2. Çözülmüş derzleri ve boşlukları onarım harcıyla dolduruyoruz; gerekiyorsa çatlakları enjeksiyonla onarıyoruz.
3. İlk matris katmanı — elyafı duvara bağlayan harç ya da reçine tabakası — uygulanır: proje tanımına göre çimento/kireç esaslı harç ya da ürettiğimiz kumaşlarla sistem testlerinden geçmiş epoksi setleri.
4. Karbon mesh, taze katman üzerine gömülür; bindirme boyları proje detayına göre bırakılır.
5. Duvar–duvar ve duvar–döşeme birleşimlerinde karbon püsküllü ankrajlarla mekanik bağlantı kuruyoruz.
6. Kapatma katmanını uygulayıp kür koşullarını sağlıyoruz.

Ankraj adımı gözden kaçırılmaya en müsait olanıdır. Mesh yalnız yüzeye yapışırsa duvarı sarar ama binaya bağlamaz; köşelerde ve döşeme kotlarında ankrajsız sistem, tam da güçlendirmek istediğiniz bağlantı zafiyetini çözümsüz bırakır.

Kerpiç, Taş ve Tarihi Dokuda Matris Seçimi

Yığma güçlendirmede kritik bir malzeme kararı var: elyafı duvara bağlayan matrisin türü. Epoksi esaslı sistemler en yüksek aderansı — yani yüzeye yapışma gücünü — verir; ancak kerpiç ve kireç harçlı tarihi duvarlar nefes alan — su buharını bünyesinden geçiren — yapılardır ve buhar geçirimsiz bir katmanla kaplanmaları nem birikimine yol açabilir. GAMA MESH-24 200 bu ihtiyaca cevap verir: kaplamalı karbon mesh, tarihi yapılarda kireç esaslı güçlendirme harcı ile birlikte kullanılabilir. Matris kararı da yöntem kararı gibi projeye aittir: sıradan tuğla yığmada çimento esaslı veya epoksi matris, tarihi ve kerpiç dokuda buhar geçirimli kireç esaslı harç öne çıkar.

Tarihi tescilli yapılarda işin bir de koruma kurulu boyutu olduğunu ekleyelim; o başlığı ayrı bir yazıda ele alacağız.

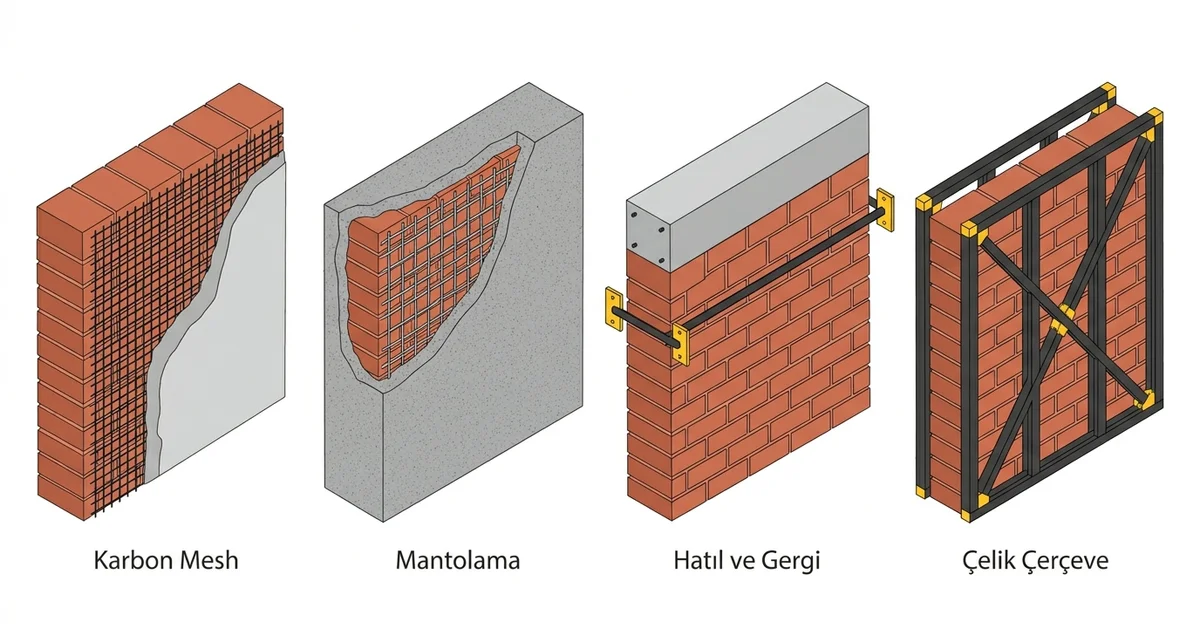

Geleneksel Yöntemler: Mantolama, Hatıl ve Gergi Sistemleri

Karbon mesh tek seçenek değil.

Yığma güçlendirmenin yerleşik geleneksel yöntemleri var ve doğru projede hâlâ kullanılıyorlar:

Hasır çelik + püskürtme beton (mantolama): Duvar yüzeyine ankrajlarla hasır çelik tespit edilir, üzerine püskürtme beton uygulanır. Kesme kapasitesini güçlü biçimde artırır; ama duvara hatırı sayılır ölçüde kütle ekler — deprem kuvveti kütleyle orantılı büyüdüğü için kazancın bir kısmını geri alır — ve duvar kalınlığını, dolayısıyla iç mekânı küçültür.

Hatıl ekleme: Hatılsız eski duvarlara kat ve çatı kotunda sürekli yatay kuşak kazandırır; düzlem-dışı devrilmeye karşı duvarın üst ucunu bağlar. Tek başına kesme kapasitesi kazandırmaz, tamamlayıcı bir müdahaledir.

Gergi çubuğu / ankraj: Karşılıklı duvarları çelik çubuklarla birbirine bağlar; köşe ayrılmasını ve dışa açılmayı frenler. Tarihi yapılarda yüzyıllardır kullanılan, düşük müdahaleli ama lokal etkili bir çözümdür.

Çelik profil çerçeve: Duvar veya boşluk çevresine çelik profil iskeleti kurar. Kapasite katkısı yüksektir; ağırlık, korozyon bakımı ve mekân kaybı hesaba katılır.

Karşılaştırma: Karbon Mesh mi, Geleneksel Yöntem mi?

Tablonun sahadaki anlamı şu: bu yöntemler rakip değil, çoğu projede ortak. Gerçek projelerde en sık gördüğümüz kurgu, hatıl ve gergi elemanlarıyla bağlantıların çözülüp duvar kapasitesinin karbon mesh ile artırıldığı karma çözümlerdir. Yöntemlerin bina ölçeğindeki genel envanterini bina güçlendirme yöntemleri yazımızda bulabilirsiniz.

Hangi Durumda Hangi Yöntem Öne Çıkar?

Yöntem seçimini proje yapar; yine de sahada tekrar eden bazı eşleşmeler var. Bunları bir karar pusulası olarak özetleyelim.

Bina kullanımdayken çalışmak zorundaysanız — ki ilçe merkezlerindeki dükkânlı, oturulan yığma binaların çoğunda durum budur — en az müdahale gerektiren seçenek gergi elemanlarıdır. Karbon mesh de ıslak imalat içerdiğinden her mekânda yaşam sürerken uygulanamayabilir; avantajı, mantolamaya göre belirgin ölçüde daha kısa sürede ve daha az yıkımla tamamlanmasıdır. Mantolama ise iskelesi, yoğun ıslak imalatı ve kalınlık artışıyla bu senaryonun en zahmetli seçeneğidir.

Duvar kalitesi görece iyi ama bağlantılar zayıfsa, para önce hatıl ve ankraja harcanır. Bağlantısız bir binada duvar yüzeyini ne kadar güçlendirirseniz güçlendirin, duvarlar depremde ayrı ayrı çalışmaya devam eder.

Duvarın kendisi zayıfsa — harç çözülmüş, kesit yetersiz — yüzey sistemi tek başına yetmez: önce derz onarımı ve enjeksiyonla duvar bütünlüğü kurulur, mesh onun üzerine gelir. Sıralama ters kurulursa mesh, altındaki çürük yüzeyle birlikte işlevini kaybeder.

Tarihi ve kerpiç dokuda ise öncelik malzeme uyumu ve geri alınabilirliktir; buhar geçirimli kireç matrisli mesh ve gergi çubukları bu iki ölçütü aynı anda karşılayan az sayıdaki seçenektendir.

Süreç: Tespitten Ruhsata

Yığma binada güçlendirme, taşıyıcı sisteme müdahaledir; güçlendirme projesi ve güçlendirme amaçlı yapı ruhsatı gerektirir (Planlı Alanlar İmar Yönetmeliği md. 55/17). Süreç pratikte şu hattı izler: yetkili inşaat mühendisinin yerinde incelemesi → malzeme deneyleri ve performans analizi → güçlendirme projesi → ruhsat → uygulama → denetim. Kat mülkiyetli binalarda maliklerin karar alması da sürecin parçasıdır. Adım adım hukuki akışı riskli yapı tespitinden güçlendirmeye yasal süreç yazımızda anlattık.

Gama Metalurji, Türkiye'de karbon fiber (CFRP) bina güçlendirme sistemleri üreten bir firmadır. Yığma segmentinde ürettiğimiz karbon mesh kumaş ve ankrajlar, İTÜ laboratuvar testleriyle doğrulanmış mekanik değerlerle ve sistem testlerinden geçmiş epoksilerle birlikte sunulur; 2009'dan bu yana 500'ü aşkın projede sahadayız. Betonarme yapılar dahil CFRP güçlendirmenin bütün adımlarını merak ediyorsanız, karbon fiber bina güçlendirme rehberimiz iyi bir sonraki durak.
