Kiriş ve Döşeme Güçlendirme: Eğilme ve Kesme Nasıl Artırılır?

Kiriş Nerede Çatlar, Neden Çatlar?

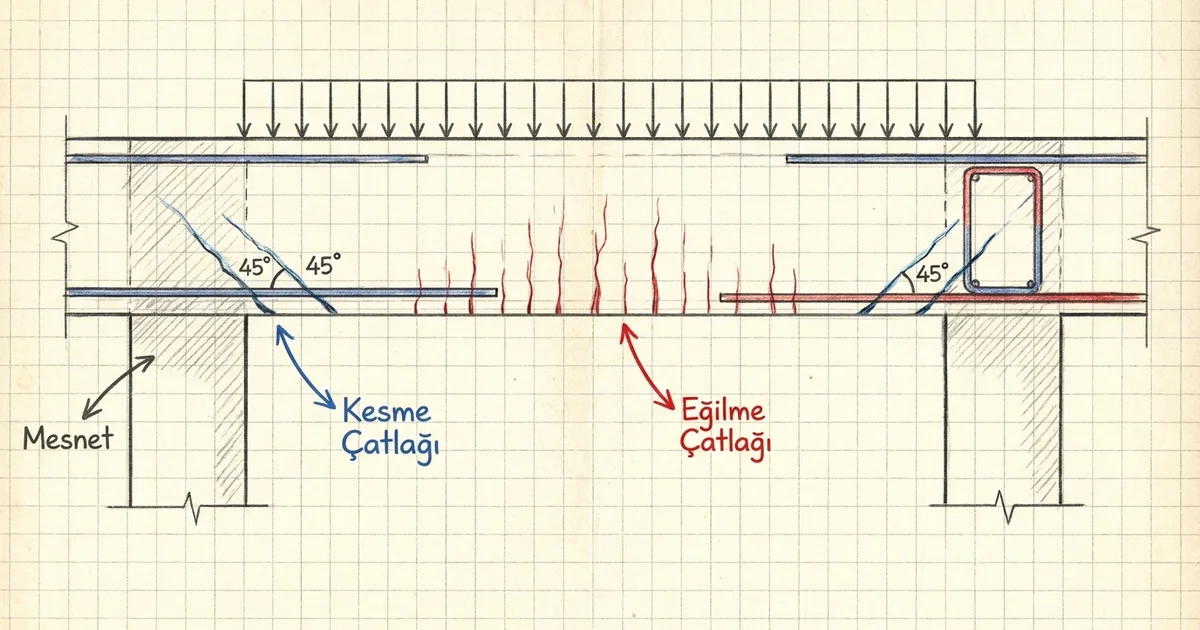

Betonarme bir kiriş iki farklı biçimde zorlanır: eğilme ve kesme. Eğilme, yükün kirişi aşağı doğru bükmesiyle açıklık ortasında alt yüzde oluşan çekme etkisidir; kesme ise mesnetlere — kirişin kolona oturduğu bölgelere — yaklaştıkça büyüyen, kesiti kaydırıp koparmaya çalışan kuvvettir. Hangi kapasitenin yetersiz kaldığını çoğu zaman çatlak deseni söyler: açıklık ortasında alt yüzden yukarı tırmanan düşey çatlaklar eğilme, mesnet yakınında 45 dereceye yakın eğik çatlaklar kesme yetersizliğinin işaretidir. Sahada desen çoğu kez karmadır: düşey başlayıp mesnete doğru eğikleşen eğilme-kesme çatlakları görürsünüz; sürekli kirişte mesnet üstünde üst yüzden inen çatlak ise kesme değil, negatif moment yetersizliğidir. Kesin teşhis tek bakışla değil, çatlak haritası ve hesapla konur.

Bu ayrım akademik bir detay değil.

İki mekanizmanın kırılma biçimi taban tabana zıttır. Eğilme kırılması, donatının betondan önce aktığı doğru tasarlanmış kesitte sünek — yani yapının göçmeden önce görünür şekil değiştirmeyle uyarı verdiği — bir davranıştır; donatı akar, kiriş sehim yapar, çatlaklar genişler ve müdahale için zaman tanır. Kesme kırılması ise gevrektir: eğik çatlak kritik genişliğe ulaştığında kiriş ani ve uyarısız göçer. Tam da bu yüzden mühendislikte kesme kapasitesini her zaman eğilme kapasitesinin önünde tutarız; kiriş bir gün kırılacaksa bile eğilmeden kırılsın isteriz. Deprem yönetmelikleri de aynı hiyerarşiyi kurar. TBDY 2018'in kapasite tasarımı yaklaşımında kirişin kesme dayanımının, eğilme kapasitesine ulaşıldığında oluşacak kesme kuvvetini karşılaması istenir.

Güçlendirme tarafında bu ikili şuna çevrilir: eğilme sorunu plakayla, kesme sorunu kumaş sargıyla çözülür. Kalanı detaydır — ama projeyi kurtaran da batıran da o detaylardır.

Eğilme Kapasitesi Nasıl Artırılır? Kiriş Altına Karbon Plaka

Eğilme güçlendirmesinin en yaygın yöntemi, kirişin veya döşemenin çekme bölgesine — açıklıkta alt yüze — epoksiyle karbon plaka yapıştırmaktır. Plaka, mevcut çekme donatısına paralel çalışan ek bir donatı gibi davranır: kiriş büküldükçe plaka gerilir ve momentin bir bölümünü üstlenir. Bu hesabın esasları TBDY 2018'de ayrıca düzenlenmez; tasarım, TBDY Bölüm 15.10'un genel ilkeleri çerçevesinde ACI 440.2R-17 ve fib Bulletin 14/90 kılavuzlarıyla yapılır.

Plakayı bu iş için öne çıkaran şey fabrika ürünü olmasıdır. EQ-STR 100X1.2 karbon plaka pultrüzyonla üretilmiş hazır bir kompozit kesittir: 100 mm genişlik, 1,2 mm kalınlık, ASTM D 3039'a göre ≥1800 N/mm² çekme dayanımı ve 165.000 N/mm² elastisite modülü. Kalınlığı iki milimetreyi bulmadığı için kat yüksekliğinden çalmaz, sıva altında kaybolur. Dar kirişler için 50 mm, daha yüksek kesit ihtiyacı için 1,4 mm kalınlık seçenekleri aynı ailededir. Şantiyede reçineyle doyurma derdi yoktur; epoksi sürülür, plaka bastırılır — kumaşa göre işçilik adımı azdır, ama azı da eğitimli el ister.

İşin tasarım tarafında belirleyici kavram debonding'dir — yani plakanın beton yüzeyinden sıyrılması. CFRP sistemi ancak yapıştığı beton kadar güçlüdür: plaka kopmadan çok önce, büyük bir eğilme çatlağının kenarında beton-epoksi arayüzü çözülmeye başlayabilir. ACI 440.2R-17 bu yüzden plakanın tasarımda kullanılabilecek şekil değiştirmesini sınırlar; hesapta plakanın teorik kapasitesinin tamamı değil, aderansın izin verdiği kadarı kullanılır. Aynı kılavuz, aderans kritik uygulamalarda beton yüzeyinin pull-off (yüzey çekme) dayanımı için 1,4 N/mm² alt sınırını şart koşar. Bir bedeli de var: karbon lifi akmaz, kırılana dek elastik kalır; güçlendirilmiş kesitin nihai kırılma modu çoğu kez ani debonding'dir. CFRP eğilme kapasitesini artırırken sünekliğin bir bölümünü tüketir — ACI'nin güvenlik katsayılarını bu bölgede tutucu kurmasının nedeni budur.

ACI 440.2R-17'nin sık atlanan bir şartı daha var ve bence kılavuzun en akıllıca maddesi bu. Güçlendirilmemiş mevcut kesit, FRP'nin devre dışı kaldığı bir senaryoda — örneğin yangında epoksi camsı geçiş sıcaklığını aştığında — binayı ayakta tutacak asgari kapasiteye kendi başına sahip olmalıdır; kılavuz bunu 1,1 katsayılı sabit yük + 0,75 katsayılı hareketli yük kombinasyonuyla tanımlar (yangın senaryosu için ayrıca tam servis yükleriyle ayrı bir kontrol ister). Başka deyişle CFRP, sağlıklı bir kesitin kapasitesini yükseltir; çürük bir kesiti tek başına sırtlanamaz.

Plaka yapıştırmada epoksi seçimi de forma bağlıdır. Plaka epoksisi tiksotropiktir — kendi hâlinde akmayan, mala altında işlenen macun kıvamı — ve tavan uygulamasında sertleşene kadar plakayı düşürmez. 20 °C'de yaklaşık 30 dakikalık kap ömrü, bir seferde karıştırılacak set miktarını da belirler.

Mesnet Üstü (Negatif Moment) Bölgesi

Sürekli kirişlerde ve döşemelerde moment mesnet üzerinde işaret değiştirir: açıklıkta çekme alttayken, mesnet üstünde çekme üst yüze geçer. Kiriş altına plaka yapıştırmak bu bölgedeki yetersizliği çözmez — çekme yukarıdadır ve güçlendirme de yukarıda olmalıdır.

Pratikte iki yol izliyoruz. Birincisi, kaplama ve şap kaldırılıp üst yüze plaka veya kumaş şerit yapıştırmak ve üzerini koruma şapıyla kapatmak. İkincisi, üst yüze açılan yuvalara EQ-STR karbon çubuk gömmek (NSM — yüzeye yakın montaj): çubuk epoksi dolu yuvanın içinde çalıştığı için yaya trafiğinden ve darbeden etkilenmez, kaplama altında iz bırakmaz. Hangisinin seçileceğini üst yüzdeki kaplama trafiği ve şap kalınlığıyla birlikte iki mühendislik kısıtı belirler. Birincisi, kirişte üst şerit kolonun içinden geçemez: şerit kolon yüzünden başlar ve momentin tam da en büyük olduğu kesitte aderans boyuna ihtiyaç duyar. İkincisi, mesnet bölgesi kesme kuvvetinin de en büyük olduğu yerdir; şerit uçları bu yüzden moment sıfır noktasının ötesine uzatılır ve gerekirse ankrajlanır. Mesnet bölgesi tasarımı, açıklıktan daha fazla mühendislik ister.

Kesme Kapasitesi Nasıl Artırılır? Tam Sargı ve U-Sargı

Kesme güçlendirmesinde karbon kumaş, lifler kiriş eksenine dik gelecek şekilde kiriş gövdesine sarılır. Kumaş burada etriyelerin — kirişin içindeki, eğik çatlağı dikişleyen enine donatı çemberlerinin — işini dışarıdan destekleyen ek bir "dış etriye" gibi çalışır. Eğik çatlak açılmaya çalıştıkça lifleri gerer; lifler çatlağın genişlemesini frenler.

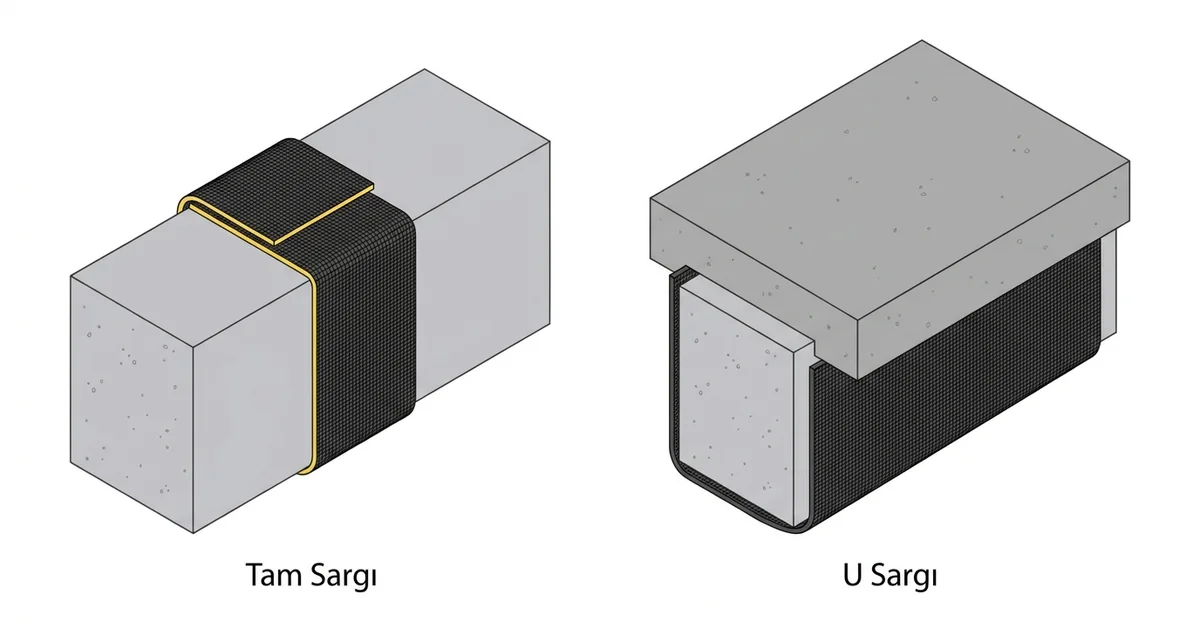

Önce yönetmelik çerçevesi. TBDY 2018 (Madde 15.10.3.2), kirişlerin LP sargısında tam sargıyı — tüm kesit çevresinin sarılmasını — şart koşar; U-sargı ise ACI 440.2R-17'de tanımlı bir şemadır ve Türkiye'de TBDY Bölüm 15.10'un genel ilkelerine uymak koşuluyla, proje müellifinin gerekçelendirdiği hesapla uygulanır. İki şemanın mekanik farkı şu:

Aradaki farkın mekanik bir nedeni var. Tam sargıda kumaş kapalı bir çevrim oluşturur ve sargı sonunda kendi üzerine bindirilir; uç yoktur, dolayısıyla sıyrılacak serbest kenar da yoktur. U-sargıda kumaşın iki ucu döşemenin altında açıkta kalır ve sistem en erken oradan, uçların soyulmasıyla zayıflar. Bu uçları karbon püsküllü ankrajla döşeme içine kilitlemek — test verisiyle doğrulanmış bir ankraj detayı koşuluyla — U-sargının etkinliğini tam sargı düzeyine yaklaştırır; ankraj detayının neden atlanmaması gerektiğini karbon fiber ankraj yazımızda ayrıntısıyla anlattık. Üstte döşeme varken tam sargı ancak döşemede açılan deliklerden kumaş geçirilerek yapılabilir; bu her projede pratik olmadığından sahada U-sargı + ankraj kombinasyonu yaygındır — ama bunun, yönetmeliğin şart koştuğu tam sargıdan bir sapma olduğunu ve gerekçesinin proje hesabında durması gerektiğini unutmayın.

Kumaş tarafında standart seçimimiz GAMA UD-24 300: 300 g/m² tek yönlü dokuma, ≥4200 N/mm² çekme dayanımı ve ≥240.000 N/mm² elastisite modülü (elyaf değerleri), 0,30 mm kalınlık. Sargı sürekli bant hâlinde de uygulanabilir, aralıklı şeritler hâlinde de; şerit genişliğini ve aralığını proje hesabı belirler, göz kararı değil. TBDY 2018 (Madde 15.10.3.2) burada bir üst sınır da koyar: eksenden eksene şerit aralığı, şerit genişliği ile kiriş faydalı yüksekliğinin dörtte birinin toplamını geçemez.

Bir uyarı daha: yalnız eğilmeyi güçlendirip kesmeyi ihmal etmek, sahada en sık gördüğümüz hatadır. Eğilmesi güçlendirilmiş kiriş daha fazla yük çeker; o yük mesnette daha büyük kesme kuvveti demektir. Zinciri güçlendirmek isterken kalın halkayı kalınlaştırmış olursunuz — kopacak halka hâlâ yerindedir.

Döşeme Güçlendirme: Şerit Yerleşimi, Delikler ve Sarkma

Döşemeyi geniş ve sığ bir kiriş gibi düşünebilirsiniz: hakim zorlanma eğilmedir ve çözüm de aynı mantıkla alt yüze yapıştırılan şeritlerdir. Fark yerleşimdedir. Tek doğrultuda çalışan döşemede şeritler kısa açıklık doğrultusunda, yani momentin taşındığı yönde dizilir. İki doğrultuda çalışan döşemede her iki yönde de şerit gerekir; bu durumda iki kat tek yönlü kumaş yerine GAMA BIAX-24 600 gibi çift yönlü bir dokuma tek katta iki doğrultuyu birden karşılayabilir. Plaka mı kumaş şerit mi sorusunun cevabı ise yüzeye bağlıdır: düzgün, geniş döşeme altlarında plaka hızlıdır; kalıp izleri ve bombeleri olan yüzeylerde kumaş yüzeyi takip eder.

Sehim konusunda dürüst olalım: plaka, sehim artışını yavaşlatır ve yeni yükler altındaki davranışı iyileştirir; ama mevcut sarkmayı geri çekmez.

Döşemede Sonradan Açılan Delikler

Kullanımdaki bir binada döşemeye merdiven, asansör veya tesisat şaftı için delik açmak, sanıldığından sık karşılaştığımız bir talep. Sorun şu: kesilen her donatı çubuğu, taşıdığı çekme kuvvetiyle birlikte devre dışı kalır ve o kuvvetin delik çevresinden dolaşarak mesnetlere ulaşması gerekir. Çözüm, kesilen donatıya paralel karbon plaka şeritlerini delik kenarlarına yapıştırmak, köşelere de — çatlakların en sevdiği yer olan köşelere — 45 derece çapraz şeritler eklemektir.

Sıra kritik: önce güçlendirme, sonra kesim. Şeritler kesim çizgisinin çevresine kesimden önce yapıştırılmalı; kesime, epoksi projede öngörülen yapısal kür süresini tamamladıktan sonra geçilmelidir — donatı kesildiği an şeritler tasarım yükünü aniden devralır, sert kuruma bu senaryo için yeterli değildir.

Bu yaklaşımın bir geçerlilik alanı da var. Delik boyutu döşeme açıklığına göre küçük kaldığı (kaba kural: açıklığın dörtte birini aşmadığı) ve delik, kolon çevresindeki zımbalama bölgesine girmediği sürece şerit telafisi yeterlidir; daha büyük boşluklar CFRP'ye ek olarak çelik kiriş çerçevesi gibi taşıyıcı düzenleme ister. Kesim sırasında geçici askı gerekebilir. Taşıyıcı sisteme bu ölçekte müdahale ayrıca tadilat projesi ve ruhsat gerektirir (3194 sayılı İmar Kanunu md. 21); kat mülkiyetli binalarda kat maliklerinin kararı da işin hukuki ön koşuludur.

Deprem geçirmiş, çatlamış bir kiriş veya döşemede sıralama bir adım daha uzar. Çatlak kesitin bütünlüğünü bozduysa önce düşük viskoziteli enjeksiyon epoksisiyle çatlak doldurulur, kesit tek parça hâline getirilir; CFRP ondan sonra gelir. Çatlağın üstüne plaka yapıştırmak çatlağı tedavi etmez, gizler.

Plaka mı Kumaş mı? Doğru Formu Seçmek

İkisi de karbon elyaftır; farkları form ve iş bölümündedir:

Tabloda gözden kaçmaması gereken bir tuzak var: plaka değerleri kürlenmiş kompozit kesite, kumaş değerleri kuru elyafa aittir. İkisi aynı cetvelle ölçülmez — "kumaş 4200, plaka 1800; demek ki kumaş iki kat güçlü" çıkarımı yanlıştır, çünkü kumaş şantiyede epoksiyle kompozite dönüştüğünde tasarım değerleri ayrıca hesaplanır. Teknik veri sayfalarını karşılaştırırken bu ayrımı yapmayan içeriklere sık rastlıyoruz; teklif kıyaslarken sorulacak doğru soru "hangi rakam büyük" değil, "bu rakam neyin rakamı" olmalı.

Seçimin pratik özeti: eğilme ve düz yüzey görüyorsanız plaka, sargı ve kavis görüyorsanız kumaş. Çoğu kiriş projesi ikisini birden kullanır — altta plaka, mesnetlerde kumaş sargı.

Adım Adım Uygulama: 7 Adımda Kiriş ve Döşeme Güçlendirme

Aşağıdaki adımlar süreci anlamanız içindir; uygulama, üretici eğitiminden geçmiş yetkili ekiplerce, proje müellifi mühendisin denetiminde yapılmalıdır.

1. Performans analizi ve proje. Güçlendirme, TBDY 2018 kapsamında yetkili inşaat mühendisinin hazırladığı projeyle başlar; hangi kirişe kaç şerit, hangi aralıkla sorularının cevabı hesaptır, katalog değildir. Proje, ilgili idareden alınacak güçlendirme ruhsatının ekidir (İmar Kanunu md. 21); kat mülkiyetli binalarda kat maliklerinin kararı gerekir.
2. Yüzey hazırlığı. Sıva, boya ve gevşek beton kaldırılmalı; yüzey zımpara veya kumlamayla sağlam betona kadar açılmalıdır. U-sargı yapılacak kiriş köşeleri TBDY 2018 (Madde 15.10.3.2) gereği en az 30 mm yarıçapla yuvarlatılmalıdır — keskin köşe, lifleri kırar. (ACI 440.2R-17'nin alt sınırı 13 mm'dir; Türkiye'de bağlayıcı olan yönetmelik değeridir.)
3. Ön pull-off kontrolü. ASTM C1583'e göre yüzey çekme testi yapılmalı; 1,4 N/mm² altındaki değerlerde aderans kritik uygulamaya geçilmemeli, yüzey iyileştirilmelidir.
4. Kesit onarımı. Çatlaklar enjeksiyon epoksisiyle doldurulmalı, yüzey boşlukları tamir edilmelidir; CFRP sağlam kesit üzerine gelir.
5. Epoksi hazırlığı. İki bileşenli set üretici oranında ve tek seferde karıştırılmalı; 20 °C'de yaklaşık 30 dakikalık kap ömrü içinde tüketilecek kadar set açılmalıdır. Uygulama öncesi yüzey ve ortam sıcaklığı ile yüzey nemi kontrol edilmelidir — bu değerlerin sahibi, kullanılan epoksinin teknik veri sayfasıdır.
6. Uygulama. Plakada epoksi hem yüzeye hem plakaya sürülmeli, plaka bastırılıp hava boşluğu ruloyla dışarı alınmalıdır. Kumaşta doyurma ve yüzeye yatırma sonrası lif yönünde rulolanmalı; bindirmeler lif doğrultusunda ve sargı sonunda en az 200 mm olacak şekilde yapılmalıdır (TBDY 2018, Madde 15.10.3.2).
7. Kür ve kalite kontrolü. Plaka epoksisi 20 °C'de yaklaşık 16 saatte sert kurumasını alır; tam yükleme, projenin öngördüğü kür süresini bekler. İş pull-off doğrulamasıyla kapatılmalı; raporda değerin yanında kopma modu da aranmalıdır.

Adımların hiçbiri egzotik ekipman istemez; disiplin ve eğitimli ekip ister. 2009'dan beri 500'ü aşkın projede edindiğimiz izlenim net: başarısızlıkların neredeyse tamamı 2., 3. ve 5. adımların kısaltılmasından çıkıyor.

Yöntemin Sınırları ve Sık Yapılan Hatalar

CFRP'nin sınırlarını bilmek, onu doğru yerde kullanmak kadar değerli. Beton yüzeyi yukarıda andığımız pull-off eşiğinin altında kalıyorsa — ACI 440.2R-17 aderans esaslı uygulamalar için ayrıca en az 17 N/mm² beton basınç dayanımı arar — yapıştırma esaslı güçlendirme o yüzeye kurulamaz; yüzey iyileştirme yetmezse mantolama gibi kesit büyüten yöntemler devreye girer — seçenekleri bina güçlendirme yöntemleri yazımızda karşılaştırdık. CFRP şeridi kirişin eğilme rijitliğine ancak sınırlı bir katkı yapar, binanın yanal rijitliğine ise pratikte hiç katkı yapmaz; bina ölçeğinde yanal ötelenme sorununun çözümü perde eklemektir, kiriş şeridi değil.

Bir de ölçek hatası var. Kiriş ve döşeme güçlendirmesi eleman ölçeğinde bir müdahaledir; zemin katı zayıf, kolonları yetersiz bir binada tek başına kirişleri güçlendirmek önceliği ters çevirmek olur. Elemanı değil sistemi güçlendiriyoruz — kirişin bu sistemdeki yerini karbon fiber güçlendirme rehberimizde bulabilirsiniz. Yangın tarafında ise epoksi ısıya duyarlıdır; yangına maruz kalabilecek uygulamalarda koruyucu kaplama projelendirilir ve ACI'nin yukarıda andığımız "FRP'siz asgari kapasite" şartı tam bu senaryo için vardır.

Kiriş ve döşeme güçlendirmesi, doğru teşhisle başlayan bir iş: çatlağın yönünü okuyun, eğilmeyle kesmeyi ayırın, formu işe göre seçin. Gerisi disiplinli uygulama.
